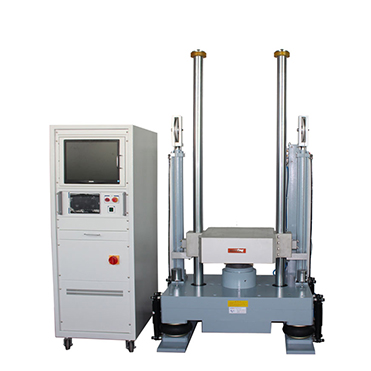

加速度冲击试验机 高加速度冲击试验台
2021-09-08 11:10:26让卖家联系我
主要技术参数：
冲击机主要参数 | |
工作平台 | 700mm×800 mm |
zui大负载 | 100Kg （其他规格可定制） |
峰值加速度 （最大冲击加速度） | 半正弦波 30--600G 后峰锯齿波：30—100G 可选购 方波 30-120G 可选购 |
脉冲持续时间 | 半正弦：1---30 ms 后峰锯齿波：6—18ms 可选购 方波 6—18ms 可选购 |
加速度允差 | ≤10%内 |
速度变化量 | ≤10%内 |
台面横向比 | ≤10%内 |
设备尺寸 | 1300×1200×2650mm |
设备总量 | 1800 kg |
测量系统 | |
输入通道 | 2通道 |
采样频率 | 500KHz |
脉冲持续时间 | 1—100ms |
zui大加速度 | 5000G |
通讯接口 | USB2.0 |
电压范围 | -10VPEAK~+10 VPEAK |
支持标准 | 国标，国军标，ISO，MIL-STD-810, 用户自定义 |
操作系统 | Microsoft Windows 2000/XP/7 |
分析功能 | 冲击测量分析、冲击响应谱分析、脉冲分析、冲击损坏边界分析、辅助的力变形、冲击响应时域计算、FFT分析等 |
系統加速度传感器 | |
品牌 | B&W |
型號 | 22100 |
输出方式 | 电荷式 |
灵敏度 | 3.93pC/g |
频率范围 | 0.5---12KHz |
加速度范围 | ±2500G |
工作环境 | -40~+160℃ |
其他说明 | |
电源 | AC3相380V±10％5KVA |
压缩空气 | 0.5-0.8Mpa |
温度 | RT～40℃ |
湿度 | 25℃＜85RH％ |
安全性 | 平均无故障率≥5000小时； 半正弦波形发生器连续使用不小于8000次, 在干净、常温环境下的存储时间不小于5年 |
适用标准 | GB2423.5、GJB150.18、GJB360.23、IEC68-2-27、 MIL—STD202F、MIL-STD810B、GB/T18287等 |
检定标准 | JG541-2005 |
设备特点：
1、采用液压提升，高压油液制动的自由跌落式冲击机；
2、采用气液增压、强力摩擦抱闸防二次冲击制动功能；
3、冲击测量仪：单通道数据采集，可以同时进行两个通道的加速度数据测量、存储、报表打印、数据回调、 数据库管理等功能；
4、采用橡胶模块，产生广范的任意作用时间之半正弦波脉冲；
5、可做电池、电池组、电子电器产品一斤包装箱的等效落下试验。
符合标准：
符合MIL-STD-810，GJB-150-18-86，IEC68-2-27、GB31241等标准，DELL标准；
zui高采样频率可达500KHz ；
zui大测试加速度50,000gn；
zui小测试脉宽1ms；
多帧波形记录与回放 ；
支持内、外部触发 。
