低压成套开关及控制设备温升测试系统 低压成套开关设备温升测试设备
2021-09-14 15:24:14让卖家联系我
大电流温升测试系统-低压电器成套开关检测设备
大电流温升测试系统清单：
B型|F型剩余电流（RCD）动作测试台,低压电涌保护器动作负载试验电源柜,低压电涌保护器热稳定性试验台,剩余电流动作保护器自动检测平台,25000A温升大电流测试系统,汽车电气设备综合性能耐久试验系统,智能漏电断路器延时瞬时脱扣动作特性试验台,低压电涌保护器短时电流耐受测试系统,交直流接触器综合特性测试台,BS6387电线电缆耐火冲击及喷淋试验机，交流接触器电寿命试验台,接触器电寿命试验设备,高压直流开关电器电寿命试验装置,20000A大功率恒流源瞬时特性台,剩余电流保护器测试仪
仪器设备 | 主要技术参数 |
B型|F型剩余电流（RCD）动作测试台 | B型|F型剩余电流（RCD）动作测试台本设备专门为针对AC型，A型，B型，F型剩余电流保护产品进行综合性能测试设计，可以完成AC型，A型，B型，F型剩余电流保护产品的各种GB国标相关测试内容；同时也适用于企业生产现场和研发实验的RCD、RCBO、RCCB、MRCD等项目测试。 |
低压电涌保护器动作负载试验电源柜 | 低压电涌保护器动作负载试验电源柜主要用于测试低压SPD、压敏电阻等防雷保护器产品在施加最大最大持续工作电压Up时，SPD应能承受规定的放电电流而使其特性没有补课接受的变化，可用于生产测试，检验研究等用途。 |
低压电涌保护器热稳定性试验台 | 低压电涌保护器热稳定性试验台主要用于测试低压SPD、压敏电阻等防雷保护器产品的热稳定脱扣能力进行测试，可用于生产研究等用途。 |
剩余电流动作保护器自动检测平台 | 剩余电流动作保护器自动检测平台主要由试验电源柜、漏电流发生器、总寿命试验自动测试系统组成。剩余电流动作保护器自动检测平台由可编程交流电源、可编程交流负载、漏电流发生器、温度巡检仪、试品柜、控制和数采系统等主要硬件组成。设备箱体采用优质铝合金钢材组装，板金喷涂封板，表面防静电防锈防腐蚀喷涂，设备上部装有不锈钢蚀刻面板，电源开关，1种可调夹具，设备设计合理，使用方便，操作简单,性能可靠,外型美观。可编程交流电源、可编程交流负载由客户自己提供可编程交流电源：可输出测试用全范围电压，并且可输出低电压，电流闭环可实现50~1030A连续可调电流。三相电压独立调节，输出电压可通过上位机进行设定。温度巡检仪：使用热电偶进行温度采集，各通道电气隔离，进行断路器温升测试。试品柜：安装被测试品，提供被测断路器安装工位和安装夹具，控制电源，控制信号和反馈信号连接端子。一次连接可完成所有规定试验内容。控制和数采柜：安装有UPS电源、数采隔离变压器、工控机、采集系统、显示屏。工控机中运行测试软件可完成剩余电流动作保护器全自动测试，并自动生成报告。 |
25000A温升大电流测试系统 | 本25000A温升大电流测试系统适用于母线槽、开关柜、断路器，接触器，电流互感器和其它电器设备的电流负载试验及温升试验。 |
汽车电气设备综合性能耐久试验系统 | 检测项目该试验系统用于检测汽车用各类继电器、闪光器、电源总开关、熔断器、汽车易熔线、点烟器及插座、车用中央电气盒、车用电线束插接件、汽车线束、的相关性能和耐久性能。 |
智能漏电断路器延时瞬时脱扣动作特性试验台 | 适用于MD系列5~125A小型智能断路器进行在线出厂前检测用，是目前市面上唯一一款针对新型单相智能漏电断路器（总开关）、三相智能漏电断路器、单相智能断路器 （双分路）、带通讯模块可远程控制单相智能断路器进行测试产品的漏电保护功能，过流保护功能，短路保护功能，过压保护功能，过温保护功能，打火保护功能，记忆学习功能。根据相关国家标准要求来设计制造的，能够完全满足GB16917.1-2014、 GB10963.2-2008 、GB10963.1-2005第9.10条、GB14048.1-2006第7.2.1条、JB/T8979-2006第8.13条国家标准测试要求；能对断路器进行长延时脱扣特性试验，即从冷态开始，施加1.13倍、1.45倍、2.55倍的额定电流进行试验，在规定时间内是否跳脱。也能对断路器进行瞬时脱扣特性试验，即施加5~10倍的额定电流进行试验，在规定时间内是否跳脱。同时兼容断路器温升试验。 |
低压电涌保护器短时电流耐受测试系统 | 低压电涌保护器高中低压暂态测试系统主要用于对电涌保护器（SPD）进行高中低压系统的故障引起的暂时过电压下特性试验，也可用于其他科学研究。 |
交直流接触器综合特性测试台 | 交直流接触器综合特性测试台用于交流接触器动作特性试验，试验台完全满足GB14048.4-2016，GB14048.1-2012，GB17885-2009等国家标准中有关测试标准要求；符合IEC60947-4-1：2012，IEC60947-1-2014，IEC1095-1992等国际标准中有关测试标准要求。功能：对交直流接触器动作特性检测 |
BS6387电线电缆耐火冲击及喷淋试验机 | BS6387-2013电缆在着火条件下线圈完整性测试等标准设计，用于在火焰条件下，电缆或光缆线路进行完整性试验，用于检验电线电缆和具有耐火层的电线电缆在过热、过流等非正常状态下，其绝缘层的阻燃性能和耐火性能。 |
交流接触器电寿命试验台 | 本试验台主要用于交流接触器触点电寿命试验。 |
接触器电寿命试验设备 | 接触器电寿命试验设备是依据GB8871-2001（交流接触器节电器）、GB14048.6-2008 《低压电器开关设备和控制设备 接触器和电动机启动器 第二部分交流半导体电动机控制器和起动器（含软启动器）》和JB/T 10522-2005《小容量交流接触器可靠性试验办法》等相关标准中对接触器电寿命试验的相关要求进行设计的。产品采用先进、可靠的技术及设备，系统完善，功能完整，能够进行一整套的接触器电寿命试验。 |
高压直流开关电器电寿命试验装置 | 本系统Delta科技联合国家中低压输配电检验中心依据相关GB/IEC标准要求设计制造，用于进行直流1000V，800A及以下开关电器的电寿命试验，也可用于相应开关电器的机械寿命试验。系统严格满足标准中有关直流开关电器电寿命试验的试验电压、电流、L/R、试验频率、接通时间等参数要求，并可根据用户具体需要，提供标准外双方约定的非标定制试验条件。本系统由试验电源、试验柜、负载阻抗、控制系统、数据采集系统及试品支架成套供货，可完成直流开关电器电寿命试验全过程，并提供相应控制、保护和数据采集软件供用户操作使用，可对试验数据进行记录和分析，并对试验过程中的故障进行报警、保护及记录。系统提供断电保护功能，对试验过程数据可进行实时保存，供电恢复后可继续进行试验。 |
20000A大功率恒流源瞬时特性台 | Delta科技20000A精密交流恒流源是专门针对保护电器(如断路器、热继电器)校验台、标准测试台设备设计的一款高精度高效率恒流源。它是采用专用芯片、DSP、功率模块为核心器件，结合智能高效软件算法设计而成的，具有稳定性好、精度高、效率高、控制迅速便捷等特点，可用于保护电器延时校验台、标准测试台、瞬时校验台、自动化流水线等设备的新一代交流恒流电源。 |
剩余电流保护器测试仪 | 检测漏电断路器剩余电流的动作特性 |
低压成套开关及控制设备温升测试系统主要技术参数:
1、输入电源
主电路电源： Ue：380（1±10％）V 三相五线制电源；
控制电路电源：Us：220（1±10％）V单相电源。
2、电源频率：AC 50（1±10％）Hz；
③电流等级：见下表；
④稳流范围内输出电流：任意连续可调。可数字设定电流定值（无级式），使交流恒流电源设备可以连续平滑地调节输出电流，以适应不同试验项目的需要；
⑤电流稳定度范围： +0～3％ (可选择上下限值)；
⑥恒流精度：≤±1.0％读数；
⑦输出波形：交流正弦波，波形失真度小于3％。
（5）功能要求
①具有真彩触摸式液晶显示屏，电流设定、监测均可在触摸屏上完成，全中文界面，设置简洁、操作方便；
②具有友好的人机交互界面，提供丰富的报警和诊断功能。主控单元选用可编程控制器（PLC），可同时对多路负载电流进行全自动调节，实现全面监测和闭环控制，自动化程度应较高；
③智能化程序控制软件，可靠性高，抗干扰能力强，具有数字量逻辑控制，运动控制、闭环过程控制，数据处理，通讯联网等功能，完成电流数据采集、显示和控制。提供无线（WIFI）通讯接口或RS485接口，并能与后台PC机监控实现无线通讯功能，实现对各回路试验电流集中设置、自动控制。
④采用支持现场总线技术的智能型电压、电流传感器，实现数据传送的全数字化，提高数据的准确性和产品的可靠性；
⑤具有零点补偿和电流修正自校准功能，可在设备可调范围内生成多段校正系数，确保交流恒流电源设备的稳流精度；
⑥保护功能：具有逆相序、过流保护功能，允许空载。交流调压装置保护应采用微机自动保护控制和机械微动限位开关双重保护，确保交流恒流电源设备正常工作，保证产品的安全性和可靠性；
⑦试验电流稳定度不受外界试验环境影响，整个试验过程中输出电流始终保持在设定精度范围内；
⑧采用智能风冷散热，额定电流时长时间运行，主电路器件温升不超过其各自标准要求；
⑨各电流等级设备可作为电源单独或多台设备可任意组合同时并联使用，总电流应满足温升试验要求。
⑩出线端子均为铜母排，铜排镀锡，尺寸不低于GB7251.1的试验母线尺寸，方便单相、三相接线。
11.恒流源柜、配电箱均要求安装承重轮，便于移动，底部为万象滚轮，带刹车。与外部连接的电源线、通讯线、控制线要求做到端口连接或航空插头连接，以满足独立使用和组合使用的要求；
12.所有独立恒流源均可独立进行操作和显示，同时要求可集中在一个PC机上进行操作和显示。
13.配备电源控制箱三相四线制380V，带8路航空插座输出和2路端子输出，完全满足多台恒流电源并机运行配电要求。
1.2.2温升检测试验标准导线及铜排
（1）用于低压电器设备和控制设备、低压成套开关设备和控制设备的温升试验，符合GB 14048.1-2006和GB 7251.1-2005标准要求。
（2）使用环境条件：应具有广泛的适应性，工作安全，可靠。
（3）规格要求：见下表。
（4）质量要求：标准铜排表面去毛刺、倒角，全长镀锡，除两端头120mm以外，铜排外表面涂以黑色无光磁漆。
1.2.3温升检测试验软连接
（1）用于低压电器设备和控制设备、低压成套开关设备和控制设备的温升试验，符合GB 14048.1-2006和GB 7251.1-2013标准要求。
（2）使用环境条件：应具有广泛的适应性，工作安全，可靠。
（3）软连接：用于连接温升试验设备输出端与标准铜排或试品之间的联结导体，采用软铜导体制成。
（4）质量要求：铜管（壁厚2mm）和镀锡铜编织带（φ0.2 mm）采用冷压加工，两端头镀锡，自由公差。
1.2.4温度采集系统
1.2.4.1 温度巡回检测仪要求
（1）功能要求：先进的全自动数字化调校技术，自动化程度高、稳定性和一致性好；精密的误差修正和温漂自动补偿功能，测控精确性高；完善的保护、隔离设计，抗干扰能力强、可靠性高。具有网络通讯功能，能实现远程监控； 采用智能隔离传感器各通道间绝缘，可直接对380V高压型以下带电导体的信号进行多路巡回测控；每一检测通道可根据需要任意选择打开和关闭状态；具有数据存储功能，提供USB接口数据会自动保存在U盘中。再输入到电脑中进行查看分析，可以将数据转变成EXCEL文档储存在电脑中；温度巡检仪一体式具有24通道的直接插槽接上热电偶就可以进行测量；具有温度修正功能，仪器测温偏低或偏高，都可以在测试人机界面菜单里面去进行修改。
系统组成：

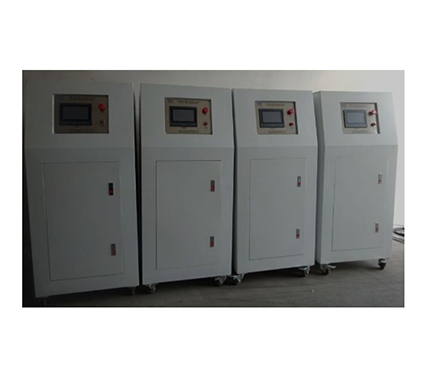

交流稳流电源由电源控制、电动调压器、电流变送器、PLC可编程控制器、电流传感器、触摸式人机界面、可移动机箱（机柜）及配电接线箱（）组成。能够稳定输出测试电流，消除由于电源电压波动、连接导线或铜排、试品阻值变化对的测试电流影响，提高测试结果的准确性。该电源具有损耗小、效率高、操作简便，并且具有完备的控制和检测功能。主要用于低压电器设备的温升试验、脱扣极限和特性试验（长延时）、熔断器熔断特性（长延时）等，亦可用于电流互感器测试、热磁电器的过载延时测试，也能够用于配电所对继电保护装置的综合调试。
符合标准：
满足GB7251.1-2013第10.10章温升验证、GB7251.1-2005第8.2.1章温升验证要求；
GB 7251.1 -2013 低压成套开关设备和控制设备第1部分：总则；
GB 7251.3-2006 低压成套开关设备和控制设备
第3部分:对非专业人员可进入场地的低压成套开关设备和控制设备 配电板的特殊要求；
GB7251.5-2008 低压成套开关设备和控制设备
第5部分: 对公用电网动力配电成套设备的特殊要求；
GB7251.12-2013 低压成套开关设备和控制设备
