产品详情：

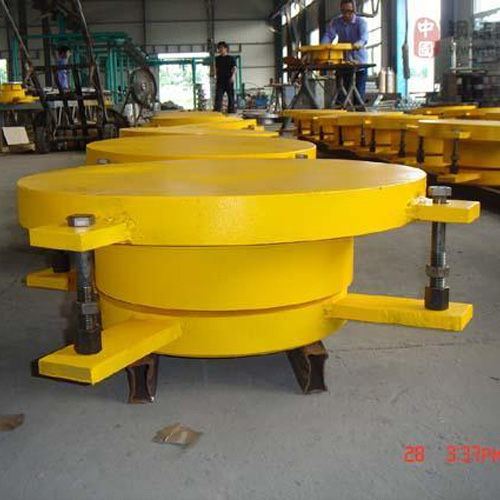

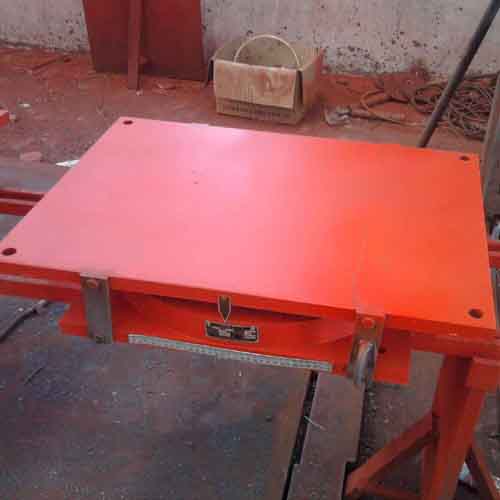

JQZ球形钢支座，GKQZ型、GJQZ型抗竖向拉力为竖向承载力的20%，GKGZ型、GJGZ型抗竖向拉力为竖向承载力的30%。

1、支座竖向承载力分为300KN~10000KN十四个级别；

2、支座的抗水平力为竖向承载力的20%；

3、支座抗竖向拉力；

4、设计转角为0.08rad可根据用户要求另行设计；

5、支座的径向位移量±20mm-±50mm，环向位移量±60mm-±100mm以上技术要求均可根据客户要求设计生产；

JQZ球形钢支座安装方法：

1.支座出厂时，应由厂家将支座调平，并拧紧连接螺栓，防止支座在运输和安装过程中发生转动和倾覆。支座可安设计需要预设转角和位移，由施工单位在定货前提出预设转角和位移量的要求。生产厂家在装配时预先调整好。

2.支座安装前，施工单位要开箱检查支座及配件的相关资料；开箱后不得任意转动连接螺栓和拆卸支座部件。

3.当支座安装采用螺栓栓接时，在下支座板四周用钢契块调整支座水平，并使下支座底板面高出桥墩顶面20～50mm，找出支座纵、横桥向的中间位置，使之符合设计要求。用环氧砂浆灌筑地脚螺栓和支座底面垫层。

4.当支座安装采用焊接连接时，应先将支座准确定位后，采取对称间断焊接的方法，将上、下支座板与梁体及墩台预埋钢板焊接，焊接时应防止烧支座和混凝土。

5.支座安装高度应符合设计要求，要保证支座平面的水平及平整，支座支承平面四角高差不得大于2mm。

6.在梁体安装完毕后，或现浇混凝土梁体形成整体并达到设计强度后，在张拉梁体预应力之前，应拆除上、下支座的连接钢板，以防止约束梁体的正常转动。

7.拆除上、下支座的连接钢板后，检查支座的外观有无破损现象，并及时安装支座的外防尘罩。

8.支座在使用一年以后，应进行质量检查，清掉支座周围的杂物和灰尘，并用棉丝仔细擦去不锈钢表面的灰尘。
