产品详情：

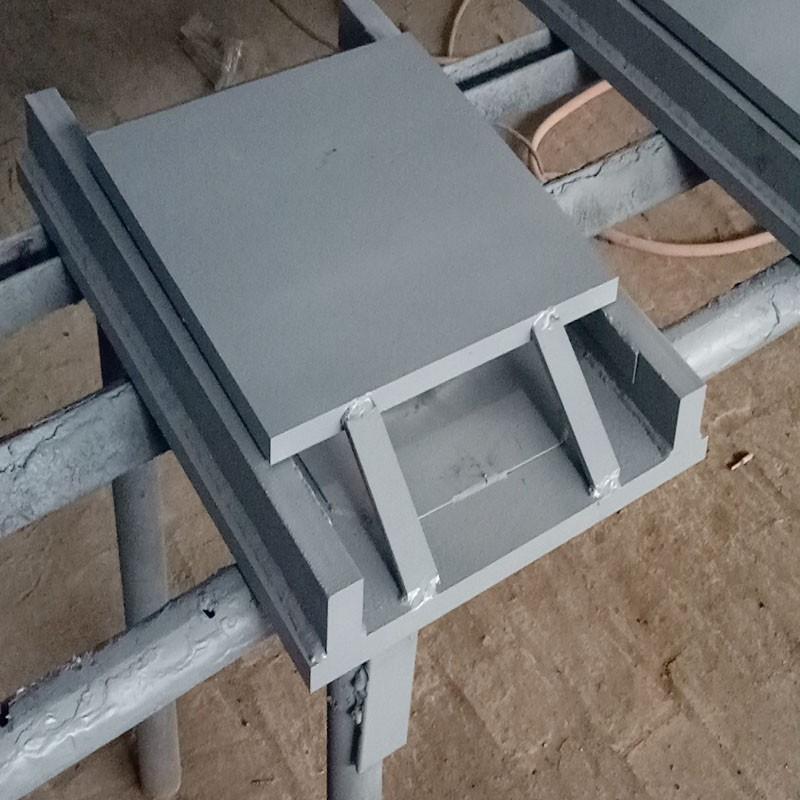

钢结构抗震球形钢支座分减振球型钢支座和抗震球型钢支座，亦称为万向转动球铰支座。

一、钢结构支座的主要技术性能：

1、具有抗竖向拉力的性能，保证竖向震动时上下结构不脱节；

2、可适应径向、环向的位移要求；

3、减震支座具有良好的减震性能； 使用时间长。

二、支座技术参数 :

1、支座竖向承载力分为300KN~10000KN十四个级别；

2、支座的抗水平力为竖向承载力的20%；

3、支座抗竖向拉力：   GKQZ型、GJQZ型抗竖向拉力为竖向承载力的20%；   GKGZ型、GJGZ型抗竖向拉力为竖向承载力的30%；

4、设计转角为0.08rad（可根据用户要求另行设计） ；

5、支座的径向位移量±20mm-±50mm，环向位移量±60mm-±100mm； 以上技术要求均可根据客户要求设计生产。

三、钢结构支座选用时应注意的事项：

1、选用支座时应注意承载力的大小、竖向拉力的大小、水平力的大小，并注意位移量和转角，对于减震支座还应注意水平弹性刚度。

2、选用支座时应注意支座的类型，即双向活动型、单向活动型、固定型。

3、减震支座的约束方向都给以位移和刚度，是为了工程减震的需要。
