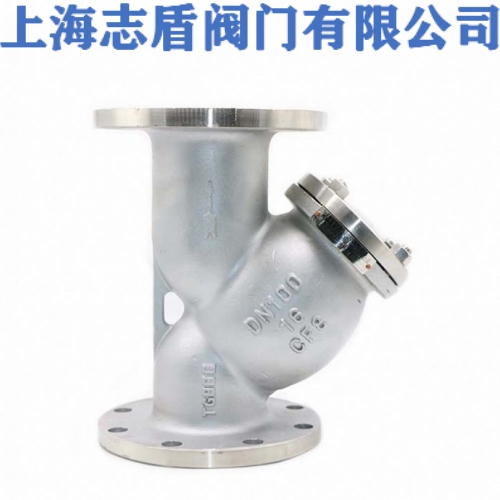

不锈钢Y型过滤器 铸钢Y型过滤器

不锈钢Y型过滤器与管道中阀门及其它主要设备配套使用，也可单独使用于管路中。管道中介质首先进入过滤器，通过滤网再进入连接阀门及管道中，而杂物则留于过滤桶内。
不锈钢Y型过滤器GL41W应用范围：
不锈钢Y型过滤器适用于蒸汽，空气、煤油、水、弱腐蚀性气体、液体。
不锈钢Y型过滤器GL41W结构特点：
Y型过滤器具有结构先进阻力小，冲洗方便通流快速，故压力损失小，抗污性强，排渣方便等特点。Y型拉杆伸缩过滤器由Y型过滤器及伸缩接头组成，通常安装在阀门及其它主要设备之进口端，使于清理杂物与安装拆卸，以保护阀类或设备及正常使用。
不锈钢Y型过滤器GL41W标准规范：
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
不锈钢Y型过滤器GL41W零件材料：

零件名称    材料

阀体    碳钢、不锈钢、黄铜

滤网盖    碳钢、不锈钢、黄铜

滤芯网    不锈钢

密封件材质    柔性石墨、聚四氟乙烯

不锈钢Y型过滤器GL41W尺寸及重量：

口径(in)    ANSI法兰连接    螺纹连接    B    C    滤网面积cm2

150LB    300LB    600LB

A    A    A    A

1/2"    127    127    130    75    70    110    27

3/4"    145    150    150    80    80    130    43

1"    154    160    160    90    90    150    73

11/4"    180    180    200    110    130    235    135

11/2"    200    210    230    120    147    260    164

2"    230    240    250    140    180    320    251

21/2"    290    290    .    210    200    325    327

3"    310    310    .    .    205    330    361

4"    315    351    .    .    255    405    545

5"    410    401    .    .    315    510    843

6"    473    478    .    .    345    560    1117

8"    593    600    .    .    440    710    1909

10"    730    730    .    .    503    760    2010
