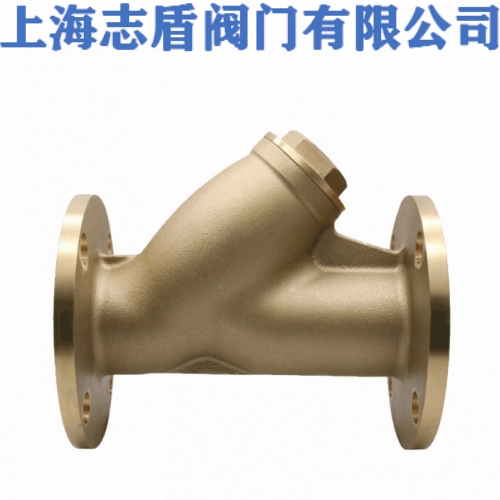

一、黄铜Y型法兰过滤器GL41H概述：

黄铜Y型法兰过滤器GL41H是使用水力控制阀及精密的易堵塞的机械产品所必须具备的过滤设备。是输送介质的管道系列不可缺少的一种装置，通常安装于、泄压阀、定水位阀等设备的进口端，用来消除介质中的杂质，防止颗粒性杂质进入通道，造成墙塞，以保护设备管道上的配件免受磨损和堵塞。

二、黄铜Y型法兰过滤器GL41H产品特点：

黄铜Y型法兰过滤器GL41H采用不锈钢双层网结构，坚固耐用，具有结构先进、流阻小、排污方便等特点，可用于水、蒸气、油品、硝酸、尿素、氧化性介质等多种介质。要根据用户需要设置过滤网的目数，一般通水网为18-30目，通气网为40-100目，通油网为100-480目。黄铜Y型法兰过滤器GL41H还可与伸缩节组成具有安装长度可调节的Y型拉杆伸缩。可按用户要求制作滤网过滤器。

三、黄铜Y型法兰过滤器GL41H主要连接尺寸 （mm）：

公称通径 DN    尺寸 （mm）

L    H    H1

螺纹    法兰    螺纹    法兰    螺纹    法兰

15    90    140    75    73    105    103

20    100    150    85    88    123    127

25    110    160    95    93    140    137

32    130    180    102    100    152    148

40    160    220    117    115    170    168

50    190    230    140    155    174    195

65    250    198    270

80    280    210    295

100    350    250    344

125    400    305    422

150    440    358    485

200    500    450    602

250    580    503    710

300    670    578    815

350    780    598    844

400    850    618    872

450    850    693    978

500    1000    765    1080
