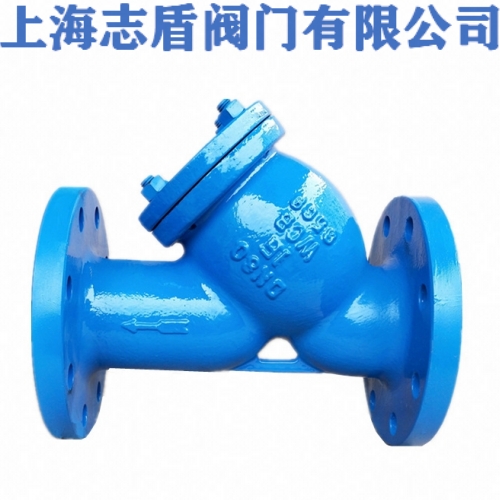

铸铁Y型过滤器 铸钢Y型过滤器

铸铁Y型过滤器GL41H用于水、油、气管道和各种设备上不可缺少的一种装置，它主要清除管内中的介质，来保护减压阀、泄压阀、定水位阀和水泵等设备，以达到正常运转。安装时请安在进口处，一般用水滤网采用10～30目/cm2,用气滤网采用40～100目/cm2，用油滤网采用60～200目/cm2 。
志盾铸铁Y型过滤器GL41H安装于进水管路中各配套阀门的前端，当管道中的介质首先进入过滤器时，介质通过滤网进入被连接的阀门中，而杂质则留于过滤桶内，使各类阀门不会由于机械杂物卡入密封圈而失灵。
铸铁Y型过滤器GL41H零件材料：

壳体材质    铸铁 不锈钢 铸钢 黄铜    不锈钢304、316、316L

滤框滤网材质    不锈钢304、316、316L

密封件材质    耐油石棉、丁腈橡胶、聚四氟乙烯

防爆级别    BS5501: IIA、IIB、IIC

环境温度（℃）    -30~180    -80~450

公称压力（MPa）    1.0Mpa-1.6Mpa


过滤精度（目/in）    10~300

铸铁Y型过滤器GL41H-16Z主要安装尺寸：

通径DN    L    D    D1    D2    B    f    n-φ

15    140    95    65    45    14    2    4-φ14

20    150    105    75    55    14    2    4-φ14

25    160    115    85    65    14    2    4-φ14

32    180    135    100    78    16    3    4-φ18

40    200    145    110    85    16    3    4-φ18

50    215    160    125    100    16    3    4-φ18

65    260    180    145    120    18    3    4-φ18

80    285    195    160    135    20    3    8-φ18

100    320    215    180    155    20    3    8-φ18

125    340    245    210    185    22    3    8-φ18

150    380    280    240    210    24    3    8-φ23

200    490    335    295    265    26    3    12-φ23

250    550    405    355    320    30    3    12-φ25

300    580    460    410    375    30    4    12-φ25

350    760    520    470    435    34    4    16-φ25

400    800    580    525    485    36    4    16-φ30

450    900    640    585    535    44    4    20-φ30
