厂家供货LTD371F不锈钢凸耳对夹蝶阀DN50-600mm现货

2021-04-20 11:42:47让卖家联系我

厂家供货LTD371F不锈钢凸耳对夹蝶阀DN50-600mm现货




江瑞本不锈钢对夹蝶阀系列产品:
对夹蝶阀多标体:DN40-DN300
对夹蝶阀方体:DN50-DN400
对夹蝶阀双耳体:DN50-DN300
对夹蝶阀挂胶体:DN50-DN300
对夹蝶阀标准体:DN50-DN900

主要性能参数:

产品名称    LT对夹蝶阀

产品型号    LTD371F

公称通径    DN50-600mm

公称压力    PN 1.0/1.6Mpa(150/200PSI)

适用温度    -23-121℃

适用介质    水、空气、食品、油品

主要零部件    阀体、阀瓣、阀座、转轴

主要材料    铸铁、球墨铸铁、碳钢、不锈钢

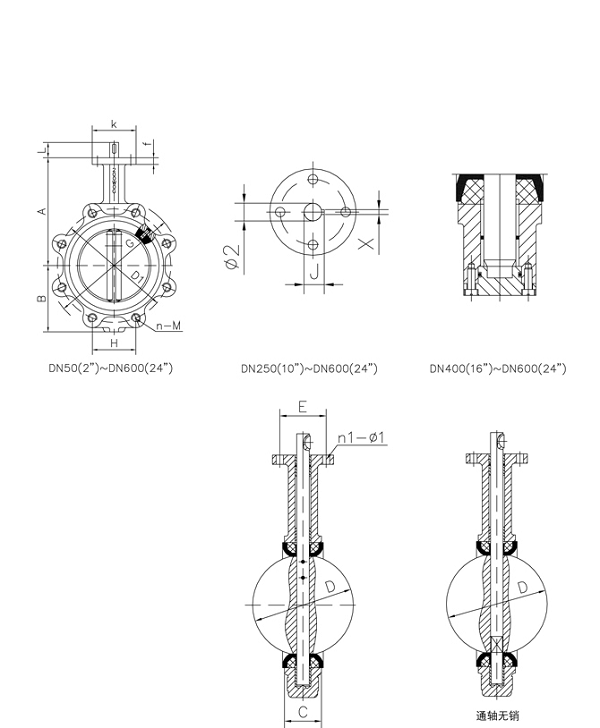

规格 size    尺寸 (mm)    重量

mm    inch    A    B    C    D    L    H    D1    n-M    K    E    n1- Φ1    Φ 2    G    J    X    f    (kg)

50    2    161    80    43    52.9    32    88.38    125    4-M16    77    57.15    4-6.7    12.6    155    13.8    3    13    3.01

65    2.5    175    89    46    64.5    32    102.54    145    4-M16    77    57.15    4-6.7    12.6    179    13.8    3    13    3.52

80    3    181    95    45.21    78.8    32    61.23    160    8-M16    77    57.15    4-6.7    12.6    190    13.8    3    13    5.02

100    4    200    114    52.07    104    32    68.88    180    8-M16    92    69.85    4-10.3    15.77    220    17.77    5    13    6.93

125    5    213    127    55.5    123.3    32    80.36    210    8-M16    92    69.85    4-10.3    18.92    254    20.92    5    13    8.85

150    6    226    139    55.75    155.6    32    91.84    240    8-M20    92    69.85    4-10.3    18.92    285    20.92    5    13    9.12

200    8    260    175    60.58    202.5    45    112.89    295    8-M20    115    88.9    4-14.3    22.1    339    24.1    5    13    15.31

76.35    12-M20

250    10    292    203    68    250.5    45    90.59    350    12-M20    115    88.9    4-14.3    28.45    406    31.45    8    13    23.48

91.88    355    12-M24

300    12    337    242    76.9    301.6    45    103.52    400    12-M20    140    107.95    4-14.3    31.6    477    34.6    8    20    32.2

106.12    410    12-M24

350    14    368    267    76.5    333.3    45    89.74    460    16-M20    140    107.95    4-14.3    31.6    515    34.6    8    20

91.69    470    16-M24

400    16    400    325    85.7    389.6    51.2    100.48    515    16-M24    197    158.75    4-20.6    33.15    579    36.15    10    20

72    102.42    525    16-M27

450    18    422    345    104.6    440.51    51.2    88.38    565    20-M24    197    158.75    4-20.6    37.95    627    41    10    20

72    91.51    585    20-M27

500    20    480    378    130.28    491.6    57    96.99    620    20-M24    197    158.75    4-20.6    41.15    696    44.15    10    22

82    101.68    650    20-M30

600    24    562    475    151.36    592.5    70.2    113.42    725    20-M27    276    215.9    4-22.2    50.65    821    54.65    16    22

82    770    20-M33
