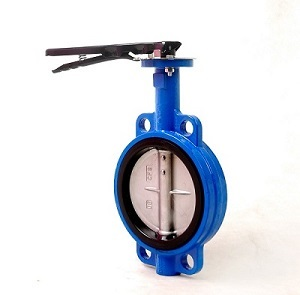

工厂直供D71X碳钢手柄中线对夹式蝶阀DN40-600现货

2021-04-20 11:43:50让卖家联系我

工厂直供D71X碳钢手柄中线对夹式蝶阀DN40-600现货



江瑞本不锈钢对夹蝶阀系列产品:
对夹蝶阀多标体:DN40-DN300
对夹蝶阀方体:DN50-DN400
对夹蝶阀双耳体:DN50-DN300
对夹蝶阀挂胶体:DN50-DN300
对夹蝶阀标准体:DN50-DN900

主要性能参数:

产品名称    中线对夹式蝶阀-圆脖体

产品型号    D71X

公称通径    DN40-900mm

公称压力    PN 1.0/1.6Mpa

适用温度    -23-121℃

适用介质    水、空气、食品、油品

主要零部件    阀体、阀瓣、阀杆、阀座、转轴

主要材料    碳钢、不锈钢、铸铁、球墨铸铁

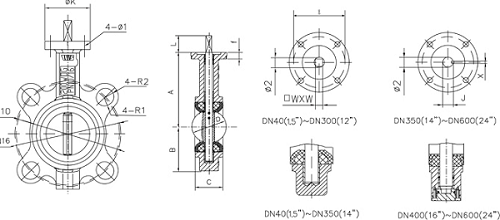

规格DN    A    B    C    D    L    D1    D2    Φ1    Φk    E    R1    R2    Φ2    f    J    X    W*W    重量

(PN10)    (PN16)    Weight(kg)

32    125    73    32.9    35.8    32    100    100    7    65    50    R9.5    R9.5    12.6    10    9*9    2.52

40    125    73    33    39    32    110    110    7    65    50    R9.5    R9.5    12.6    10    9*9    2.52

50    125    73    43    52    32    125    125    7    65    50    R9.5    R9.5    12.6    10    9*9    2.74

65    136    82    46    64    32    145    145    7    65    50    R9.5    R9.5    12.6    10    9*9    3.55

80    142    91    45.21    78    32    160    160    7    65    50    R9.5    R9.5    12.6    10    9*9    3.66

100    163    107    52.07    104    32    180    180    10    90    70    R9.5    R9.5    15.77    12    11*11    4.7

125    176    127    55.5    123    32    210    210    10    90    70    R9.5    R9.5    18.92    12    14*14    6.5

150    196    143    55.75    155    32    240    240    10    90    70    R11.5    R11.5    18.92    12    14*14    7.4

200    228    170    60.58    202    45    295    295    12    125    102    R11.5    R11.5    22.1    15    17*17    10.7

250    258    204    68    250    45    350    355    12    125    102    R11.5    R14    28.45    15    22*22    15.6

300    292    240    76.9    301    45    400    410    12    125    102    R11.5    R14    31.6    15    22*22    24

350    336    270    76.17    333.3    45    460    470    14    150    125    R11.5    R14    31.6    18    34.6    8    24.5

400    368    325    85.7    389.6    51    515    525    18    175    140    R14    R15.5    33.15    23    36.15    10    37.1

450    400    356    104.6    440.5    51    565    585    18    175    140    R14    R14    38    23    10.95    10    48.3

500    438    395    130.28    492    64    620    650    18    175    140    R14    R14    41.14    27    44.12    10    65

600    562    475    151.36    593    70    725    770    22    210    165    R15.5    R15.5    50.65    27    54.62    16    117.5
