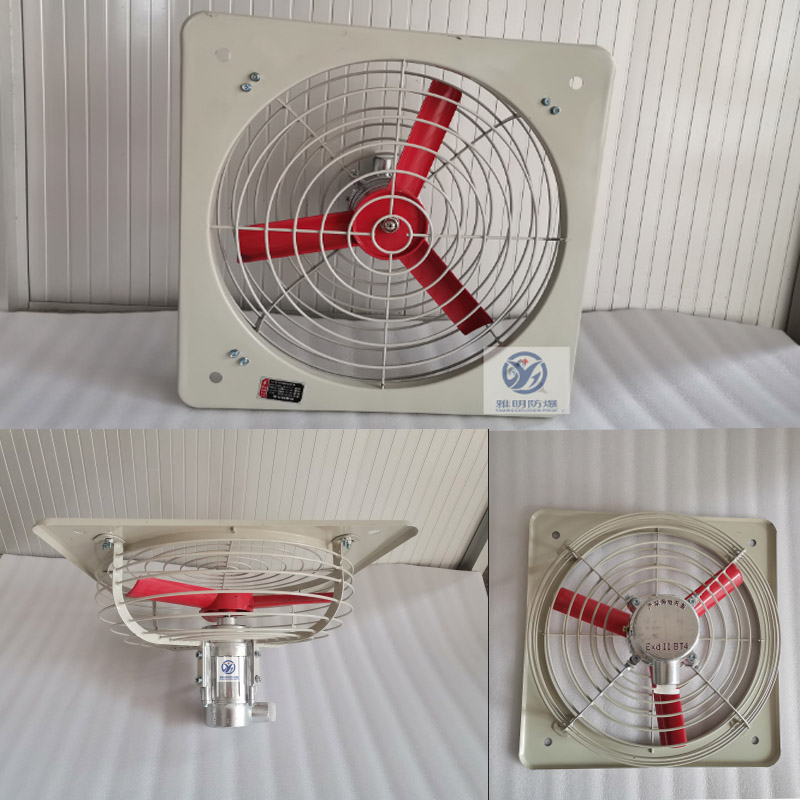

FAG-500-250W工业防爆排风扇

FAG-500-250W工业防爆排风扇使用范围

适用于1区、2区危险场所适用于20区、21区、22区危险场所；

适用于IIA、IIB、IIC类爆炸性气体环境户内，户外（IP54）；

结构

本系列产品由防爆电机、叶片、风筒等部分组成，叶片由铝板制成，风筒用钢板与型材加工焊接而成，电源引线导用钢管布线和电缆布线均可。

产品特点

1、防爆轴流风机由防爆电机、叶片、风筒等部件组成。
2、风机采用优质钢板卷曲而成，具有较高的强度。
3、电机性能可靠、能耗低、寿命长。
2、电缆布线。

FAG-500工业防爆排风扇生产厂家

型号

电压（V）

叶轮直径（mm）

功率（KW）

风量(m3/h)

主轴转速（r/min）

出线口螺纹（G"）

电缆外径φ，mm

防爆标志

BFS-300F(S)

220/ 380

300

0.18

2280

1450

3/4

10-14

ExdIIBT4

BFS-400F(S)

         400

0.18

2880

BFS-500F(S)

500

0.25

5700

BFS-600F(S)

600

0.37

8700

外形及安装说明
1、安装前应详细检查风机是否有损坏变形，如有损坏变形，待修理妥善后，方可进行安装。
2、安装时要注意检查各联接部分有无松动，叶片与风筒间隙应均匀，不得相碰。
3、联接风口管道的重量不应由风机的风筒承受，安装时应另加支撑架。
4、在风机风口端必须装集风器，并希望安装防护网。
5、风机底座必须与地基平面自然接合，不得敲打底座强制联接，以防底座变形，安装时应校正机座，加垫铁片，基本保持水平位置，然后拧紧地脚螺栓。
6、安装完毕后，必须先进行实验，待运行正常后，才允许正式使用。
