本产品用于OPGW光缆线路架设中OPGW光缆与耐张杆塔的联接，承受全张力。将光纤复合地线连接至终端、耐张(转角大于25°)或光缆接续杆塔上。

预绞丝对OPGW光缆起到保护和提高抗振作用。预绞丝的特殊设计，可以保证耐张线夹本身不会产生对OPGW光缆造成损害的应力集中，从而保证光缆系统的正常寿命。

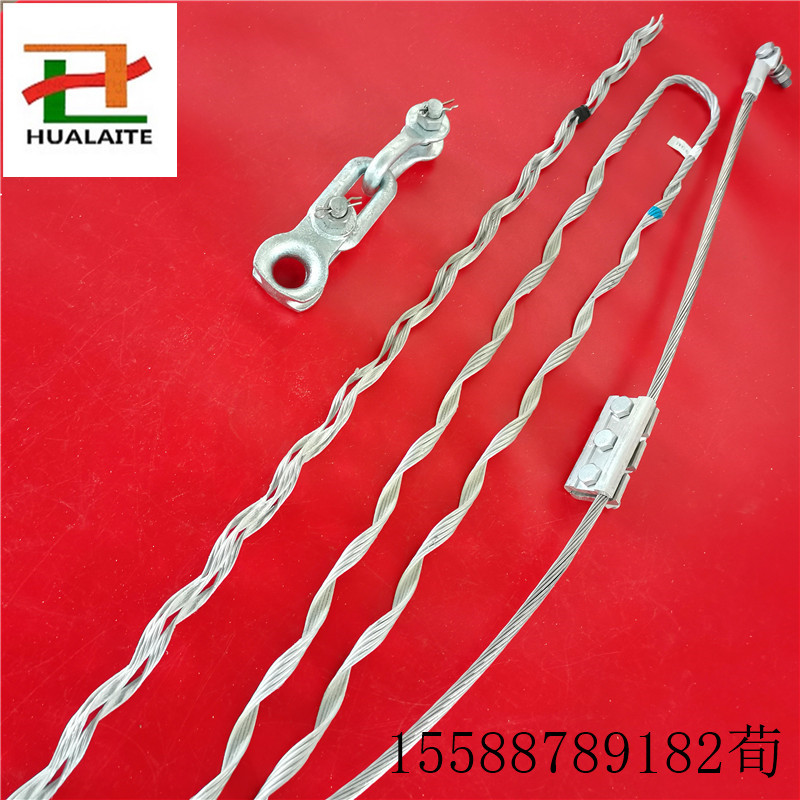

结构与材料：

U形挂环：热镀锌钢U形挂环,起到与杆塔紧固件连接的作用。

PD挂板：热镀锌精密铸钢挂板，起到将U型环和嵌环连接起来的作用，并避免耐张线夹出口处光缆离杆塔太近，从而保证此处光缆有足够大的弯曲半径。

U型环：热镀锌精密铸钢U型连接环，起到保护耐张线夹并与PD挂板连接的作用。

护线条预绞丝：用镀锌钢丝或铝包钢丝制成，预绞丝内壁粘有一层微粒金刚砂，以增加磨擦力。预绞丝在工厂加工时被预制成四个子束，避免安装误差并便于快速安装。预绞丝的末端朝径向外侧弯曲，以免挤压损害光缆。
