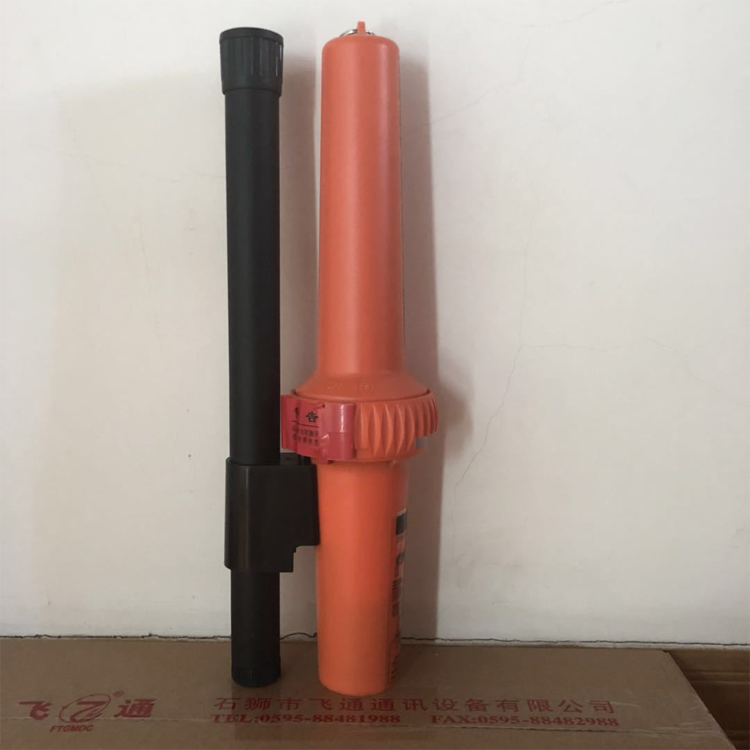

JF-605搜救雷达应答器（SART）自动识别系统搜救雷达定位装置

FT-501 JF-605 搜救雷达（SART）应答器

一、产品概述：

搜救雷达应答器（SART）是全球海上遇险和安全系统（GMDSS）中的寻位装置。

产品性能指标满足相关国际标准，具有自主知识产权，

并通过中国船级社CCS型式认可（证书编号：FZ12T00011）

中国渔业船舶检验局产品型式认可（证书编号：C00001300007）。

功能及特点：

1、通过搜救船或直升机的导航雷达探测脉冲作用，SART发射的信号能在搜救船或直升机的导航雷达萤光屏上显示出SART 的确切位置；

2、能使手持SART 的倖存者或配备SART的遇险船、艇发现有搜救船或直升机在向其靠近。

3、採用X波段小信号检波技术、波形产生技术、 电源转换实现低功耗，具有好的电磁兼容性，性能可靠。

二、主要技术参数

1）接收与发射的频率范围：9200MHz-9500MHz

2）天线极化方式：水平极化

3）水平波束范围：360°

4）垂直波束范围：相对水平面至少为±12.5°

5）接收灵敏度：优于-50dBm

6）等效全向辐射功率：≥400mW

7）发射允许脉冲宽度：100μs

8）接收禁止脉冲宽度：105μs~110μs

9）扫频范围（线性调频）：9200MHZ~9500MHZ
10）扫频形式：锯齿波形，正程期：7.5μs±1μs 逆程期：0.4μs±0.1μs

11）扫频重复次数：在100μs发射期内，扫频12次

12）接收后续触发的恢復时间；≤10μs

13）应答延时时间：≤0.5μs

14）温度范围工作环境温度：-20℃到+55℃存放环境温度：-30℃到+65℃

15）外壳防护等级：IP68

16）外壳颜色：黄色或橙色(两种可供选择)

17）罗经安全距离：50cm

18）电池工作寿命：

 （1）：FT-501

   a ）工作电压：锂电池DC-7.2V, 电流：13500mAh

   b ）在预备状态（仅接收单元工作）：≥96h

   c ）在应答状态（收、发都工作）：≥8h

    型号（2）：JF-605

   a ）工作电压：锂电池DC-7.2V, 电流：15000  mAh

   b ）在预备状态（仅接收单元工作）：≥100h

   c ）在应答状态（收、发都工作）：≥10h

19）体积：100（D）×390（L）mm
