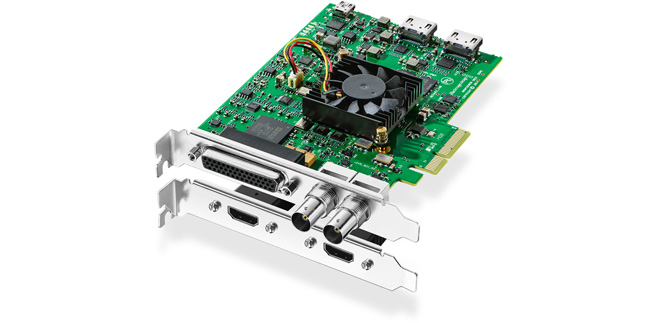

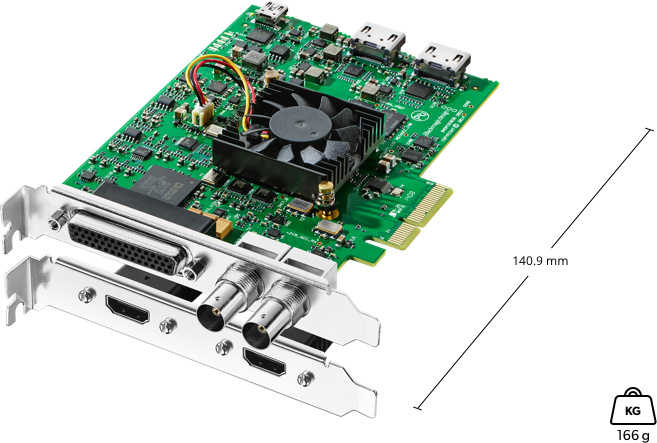

Blackmagic DeckLink Studio 4K采集卡

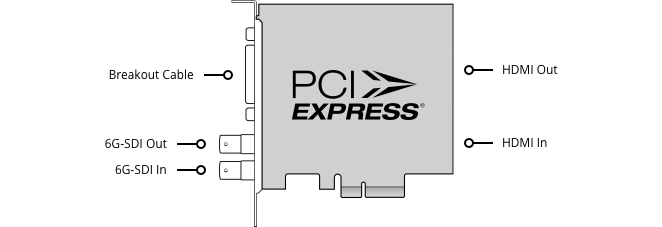

DeckLink Studio 4K配备众多模拟和数字视频接口，包括SD/HD/Ultra HD 6G-SDI、HDMI 1.4b、SD/HD分量、复合、S-video、4通道平衡模拟音频、2通道AES/EBU输出（可切换为6通道输出）、黑场和三电平同步输入、RS-422录机控制接口、SD抠像和硬件下变换器。如此超前设计，让您尽情进行剪辑、绘画和广播设计，无后顾之忧！

SDI视频输入

1路10bit SD/HD/2K/4K。支持6G 4:2:2和3G 4:4:4

SDI视频输出

1路10bit SD/HD/2K/4K。支持6G 4:2:2和3G 4:4:4

模拟视频输入

1路分量YUV通过3个BNC接口，1路复合，1路S-Video。分量支持HD和SD。

模拟视频输出

1路分量YUV通过3个BNC接口，1路复合，1路S-Video，1路SD-SDI。分量支持HD和SD。

模拟音频输入

4通道专业平衡模拟音频通过1/4英寸插孔。

模拟音频输出

4通道专业平衡模拟音频通过1/4英寸插孔。3号和4号通道可切换到AES/EBU输出。

AES/EBU音频输入

2通道非平衡带采样率转换器。

AES/EBU音频输出

2通道非平衡。3号和4号模拟输出可切换到AES/EBU输出，用于3号和4号、5号和6号音频输出。使用该功能时共有6路AES/EBU输出音频通道。

SDI音频输入

16通道嵌入HD/2K/4K。8通道嵌入SD。

SDI音频输出

16通道嵌入HD/2K/4K。8通道嵌入SD。

HDMI视频输入

1路HDMI A类接口。

HDMI视频输出

1路HDMI A类接口。

HDMI音频输入

8通道嵌入SD、HD、4K。

HDMI音频输出

8通道嵌入SD、HD、4K。

同步输入

三电平或黑场

计算机接口

PCI Express 4速第二代，兼容4、8、16速PCI Express插槽。

所支持的编解码器

AVC-Intra、AVCHD、佳能XF MPEG2、数码单反、DV-NTSC、DV-PAL、DVCPRO50、DVCPROHD、DPX、HDV、XDCAM EX、XDCAM HD、XDCAM HD422、Apple ProRes 4444、Apple ProRes 422 HQ、DNxHR & DNxHD、Apple ProRes 422、Apple ProRes LT、Apple ProRes 422 Proxy、无压缩8bit 4:2:2、无压缩10bit 4:2:2、无压缩10bit 4:4:4。

视频格式

SD视频格式

525i59.94 NTSC、625i50 PAL

高清视频格式

720p50、720p59.94、720p60、
1080p24、1080p25、1080p29.97、1080p30、1080p50、1080p59.94、1080p60
1080PsF23.98、1080PsF24、1080PsF25、1080PsF29.97、 1080PsF30
1080i50、1080i59.94、1080i60

2K 视频格式 (仅SDI)

2K DCI 23.98p、2K DCI 24p、2K DCI 25p

超高清视频格式

2160p23.98、2160p24、2160p25、2160p29.97、2160p30

4K视频格式

4K DCI 23.98p、4K DCI 24p、4K DCI 25p* 仅SDI

SDI视频采样

4:2:2、4:4:4*
*4K为4:2:2

SDI色彩精度

所有格式下8bit、10bit、12bit RGB 4:4:4（最高1080p25 2K DCI），以及所有格式下8bit、10bit YUV 4:2:2。

色彩空间

REC 601、REC 709

HDMI视频采样

4:4:4、4:2:2和4:2:0

HDMI色彩精度

HD格式下为10bit RGB
HD和4K格式下为10bit YUV。

HDMI配置

HDMI 1.4b。自动配置连接的显示器。

音频采样

电视标准采样率48Khz，24bit。

色彩精度

10bit

色彩空间

REC 601、REC 709

HDMI分辨率

像素到像素，高达4K分辨率。

多速率支持

HDMI和SDI视频连接可在SD/HD/2K和UHD之间切换。分量模拟视频连接可在SD和HD之间切换。

复制保护

HDMI输入无法从有复制保护的HDMI信号源上采集。采集和发布内容前请确认版权。

处理

HD下变换

内置高质量硬件下变换器，可从SDI输出口输出HD-SDI；从SD-SDI输出SD；以HD视频格式回放时可输出复合和S-Video。将模拟视频切换到分量并选择HD或SD输出。有Letterbox（上下加黑边）、Anamorphic（变形）16:9以及Center Cut（左右切边）4:3等风格可选。

HD上变换

采集时可通过软件将SD信号上变换为720HD或1080HD。可选4:3 Pillarbox（左右加黑边）、14:9 Pillarbox（左右加黑边）和16:9 Zoom（缩放）。

交叉变换

回放时可通过软件实现720HD到1080HD，以及1080HD到720HD的交叉变换。

实时特效

DaVinci Resolve、Final Cut Pro X内部特效。Adobe Premiere Pro CC Mercury Playback Engine特效。Avid Media Composer内部特效。
