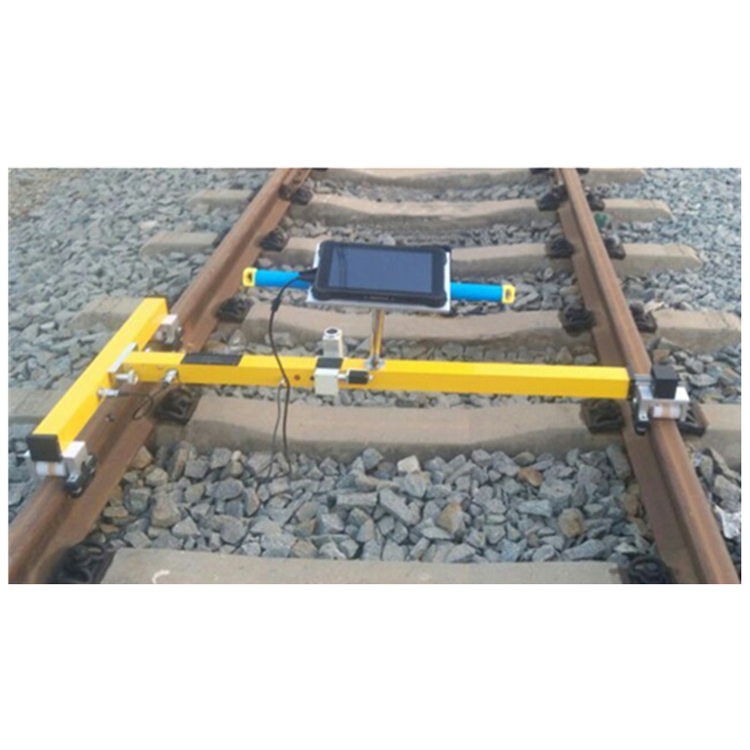

TYJJ-BX接触网智能巡检小车高速铁路智能巡检设备轨距1410-1470

TYJJ-BX型型接触网智能巡检设备（小车）是公司最新研发的用于测量高速铁路接触网各项几何参数的多功能、多用途、一体化的产品。设备区别于普通测量仪测量方式，通过人性化的设计，设备可在轨道上推行行走及实现自动找线功能，有效的降低了工作人员劳动强度、提升了测量稳定性及工作效率。同时该设备有效的解决了现有大型接触网检测车占用行车区间，影响铁路调度运行图等问题。

二、主要功能

1.用于高速铁路上对接触网参数进行连续检测，设备为非接触测量方式。可在轨道上推行测量，可对接触网几何参数（拉出值、导线高度、侧面限界、线岔中心等）进行测量；

2.自动寻线通过高清晰度进口摄像头在平板电脑上的成像，用户不需转动主机瞄准接触线，用户只需在平板电脑上的成像图中点击需要测量的接触线，设备便自动瞄准完成测量。此功能提高了测量效率与测量精度，将人为误差降低。

3.无缝测量，数据记录全面可连续记录巡视测量里程和路径轨迹，并同时测量导高、拉出值、支柱跨距等参数；同时系统具有拍照、录像功能，能高清录制接触网悬挂设备工作状况，通过图像分析可以实现接触网悬挂病害自动识别（扩展功能）。系统数据分析处理部分能兼容铁道部目前正在推广的《铁路牵引供电运营管理信息系统》，可以与其数据库实现无缝连接；（扩展功能）

4.界面友好、操作简便采用军工级三防平板电脑，采用windows操作系统，中文操作界面，全数字测量方式。系统配置64G的固态硬盘系统更为稳固可靠，同时提升了测量精度。采用聚锂合物电池，可提供连续10小时的不间断测量。

5.结构轻巧，方便携带整机中文操作界面，使用方便。测量架采用航空铝材一体化制作，机身重量轻，包括推行把手在内的推行装置固定端均可折叠，上下道操作方便。

三、技术参数：

序号

项目

测量范围（mm）

精度

1

导高

3000-10000

±3mm

2

拉出值

±600

±5mm

3

线岔中心投影

±5mm

4

轨距

1410-1470

±1mm

5

外轨超高

±200

±1mm

6

侧面限界

±5mm

7

红线标高

±3mm

8

承力索接触线高差

±5mm

9

支柱跨距

±10mm

10

里程

0-9999Km

0.1%

11

数据采集处理终端

工业平板电脑

12

电池容量

工作10个小时以上

13

重量

整机重量不大于14kg
