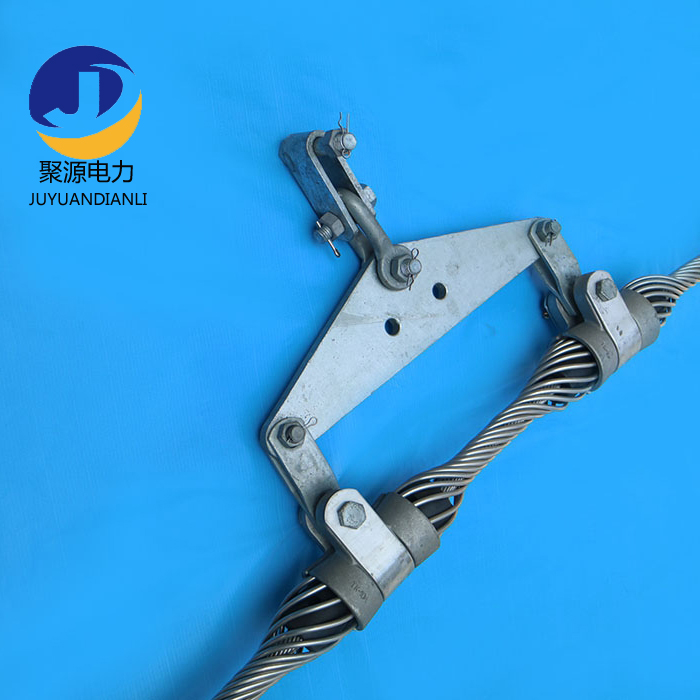

ADSS大档距双悬垂线夹 1000米跨距悬垂串

 双悬垂线夹用途：ADSS预绞丝双悬垂线夹也称双支点悬垂线夹，它除了具有一般单悬垂线夹的所有性能之外，主要用于跨越江河、峡谷等800米以上长距离架空ADSS光缆线路及转角30°～60°的杆塔上。特点：光缆由双支点支撑固定及保护，从而保证了长跨越、大转角环境下光缆的运行安全可靠。组成：预绞丝双悬垂线夹由内层丝、外层丝、橡胶插件、悬垂夹板、挂板、三角联板等组成。用户可根据设计要求配置选购其它的连接件。

产品名称：

ADSS大档距双悬垂线夹

品  牌：

利特莱

型  号：

ASCJ型

加工与否：

是

内外丝尺寸：

内丝：2200－2300mm，外丝：1900－2000mm

适用档距：

1000m以上

最大光缆外径：

16mm

线夹握力：

100KN

耐拉强度：

120KN

适用范围：

ADSS光缆

作用：将ADSS光缆悬挂在仰角≥25º的输电线路杆塔上。

组成：内绞丝、外绞丝、橡胶加块、U型环、铝套壳、三角联板、PS挂板、螺栓、螺母、闭口销等。

特点：1、具有单悬垂线夹的所有性能。

   2、用两套悬垂组件，提高了线夹的机械强度，增大曲率半径，保证了在大转角、高落差、大跨局的条件下光缆运行安全可靠。

使用条件：用于大跨局的江河、高落差的山谷等特殊地方，仰角为25º－60º的杆塔上。

强度：线夹破断强度为70KN、100KN。
