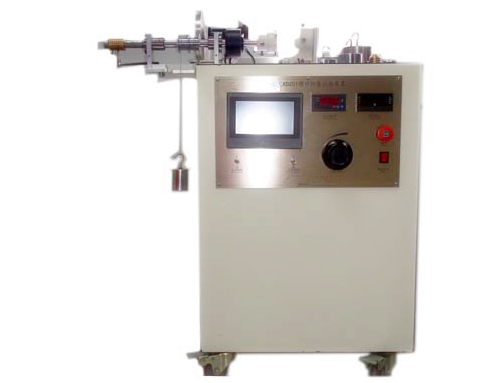

螺口灯座扭矩试验装置 螺口灯座扭矩试验检测设备 螺口灯座扭矩磨损设备

一、设备概述：

螺口灯座扭矩试验装置是严格依据GB3836.8-2003（爆炸性气体环境用电气设备）第26.10条和GB1444-2008（防爆灯具螺口式灯座）第5.4.1条款、GB17935-2007（螺口灯座）（ICE60238-2004）第18章节试验要求、GB17935-2007（（螺口灯座））中第18条及图4中有关条款设计制造。用于检验螺口灯座在正常便用时是否会过度磨损，电接触部件是否松动，防触电性能是否减弱。特别是矿用防爆灯具的螺口灯座在正常使用过程中会因为旋入旋出产生磨损或者因为制造上的误差使得灯头完全旋入后会在振动等因素下滑脱，容易产生电火花，导致安全事故发生。

二、螺口灯座扭矩试验装置特点：

可根据不同的灯座型号选择不同的旋入扭矩，在一定的电功率下，分别在砝码和电机的带动下进行旋入旋出500次的通断试验，然后测量zui小旋出扭矩，不小于标准要求；

PLC控制触摸屏操作，使用简单；

边角位置设有倒角，灯头、灯座易于更换；

试验数据及运行状态可显示 ；

配备标准规定砝码 ；

具有通断计数功能；

试验周期可调。

三、主要技术参数：

1. 测试样品数:1个；

2. 试验速率:15次/分钟；

3. 试验次数：0～99999999次可设定；

4. 扭力范围： 0.1 N▪m～4 N▪m；

5. 扭力精度：0.01 N▪m

6 转向：顺、逆时针两方面；

7. 砝码挂轮：φ80mm；

8. 砝码重量：10N、25N、37.5N、50N、75N；

9. 驱动方式: 采用进口伺服电机驱动；

10. 控制及显示方式：PLC控制，TFT液晶触摸屏显示；

11.电源:AC 220V/5OHZ；

12.外形尺寸:约820×500×1650mm（L*D*H）；

13.重量:整机约220Kg。

四、设备主要配置:

1.冷轧钢板烤漆机箱主体一台

2.高速进口电机驱动器:1套

3.触摸屏显示器1套（显控7.0寸）PLC系统控制器:1套

4.夹具:1套

5.高精度滚珠丝杆一套

6.高精度直线导轨两套

7. 扭力灯头（E27、E26、 E14、 E40共4个）
