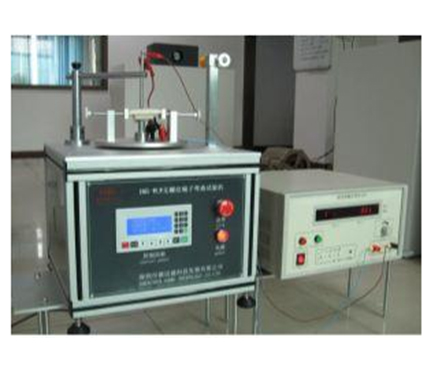

无螺纹端子弯曲试验装置 导线进行弯曲试验设备 无螺纹端子弯曲检测设备

无螺纹端子弯曲试验装置适用于无螺纹端子接上导线后对导线进行弯曲试验并通过智能型电压降测试仪测量出其压降，以考核其夹紧能力和接触性能。

无螺纹端子弯曲试验装置主要技术参数：

控制器：采用德国西门子5.7寸彩色触摸屏和西门子PLC控制；

动力系统：采用日本*松下伺服马达驱动；

弯曲角度： 插入端子的导线得以朝12个方向，每个方向相差30±5°中的任一方向弯曲，而且开始点与原来点可以相差10～20°；

弯曲力：配0.25 N、0.5 N、1.0N、1.5N砝码施力；

砝码材质：SUS304不锈钢；

试验电流：AC 1A～30A恒流，试验期间电流的变化在±2%+3个字范围内；

试验电压：≤AC12V；

电压降显示：0.1mV～500mV, 分辨率：0.1mV，数字显示；

电压降记录：采用彩色触摸屏，可在同一表格内显示三个试样12个方向的数据，可以记录1000组周期的电压降，记录的周期1～9999可设定，手动查看，亦可通过USB端口使用U盘存储；连接打印机可把试验数据直接打印；

电源：AC 220V/50Hz。

设备满足标准：

满足GB 2099.1-2008、GB 16915.1-2003标准。
