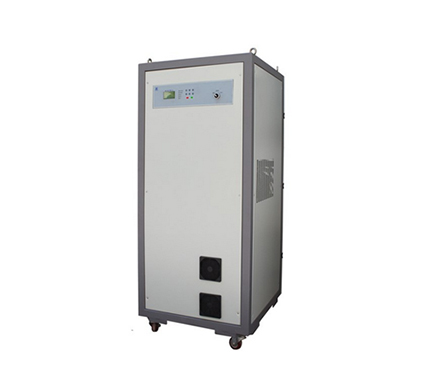

电容器充放电试验装置 试验电容进行充放电试验设备 电容器充放电试验机

电容器充放电试验装置是采用直流电源对试验电容进行充放电试验的设备，此仪器按 GB/T14472—2005 《电子设备用固定电容器 第14部分：分规范 抑制电源电磁干扰用固定电容器》的4.15条款标准要求设计制作；选用松下电工的计时器和计数器；有示波器监视的输出端；具有过流和过压保护电路，并配有带安全开关的测试盒。

电容器充放电试验装置主要技术参数：

1.输出直流电压 0 ～ 400V，连续可调；

2.数显准确度： ± 3％ ± 3字；

3.试验工位： 4位，同步状态；

4.四路，每路充电电流： ≤ 1A

5.每位试验电容器的zui大容量： 1uF；

6.zui大放电率： 100V/μs；

7.其误差：± 15％；

8.计时器(充、放电时间)：  0.1～ 999.9 S；

9.其准确度： ± 3％；

10.计数器： 0 ～ 999999 次；

11.其准确度： ± 1次；

12.过流保护和过压保护： 可连续设置保护值（机内调节设置）；

13.有示波器监视的输出端；

14.配有带安全开关的测试盒；

15.仪器尺寸：约600mm（长）×600mm（深）×1700mm（高）；

16.工作电源 ：AC220V± 1％，50Hz。

设备特点：

是采用直流电源对试验电容进行充放电试验的设备，此仪器按 GB/T14472—2005 《电子设备用固定电容器 第14部分：分规范 抑制电源电磁干扰用固定电容器》的4.15条款标准要求设计制作；选用松下电工的计时器和计数器；有示波器监视的输出端；具有过流和过压保护电路，并配有带安全开关的测试盒。
