直发GJH管接头环型卡箍

直发GJH管接头环型卡箍介绍：

　　我公司直发GJH管接头环型卡箍系列产品，型号为: GJH。参考标准GB8259、GB8260、等标准。管接头是一种新型管道连接器，它利用介质产生的压力和密封圈的自紧力，对介质进行密封。适用于电力、矿山、化工、环保等部门的地面或井下供排水、输送煤、砂、灰碴等管路的连接。卡箍接头与传统的法兰盘相比，具有设计合理，技术性能好，使用安全可靠，社会效益高等特点。

　　该产品体积小、重量轻、结构简单，每套管接头只有2—4个(大口径除外)螺栓，安装维修方便，在安装时可以随意选定操作方便的地方操作，与法兰盘相比提高工效5—8倍，不仅减少了安装强度，而且为延长管道寿命提供了确切的保证，故又称快速接头；两连接管子之间为柔性连接，允许3—5度任意偏移，在稍有起伏、弯曲的地面或巷道的管路中，可不必另取角度弯头，由于两管之间具有间隙，可自行补尝钢管伸缩，管路全程可取消伸缩补偿器，使工程造价降低；柔性密封圈具有自紧密封功能，它与传统的法兰盘相反，介质压力越高，密封性能越好，而且耐冲击、耐震动，保证了密封可靠性。由于该产品集上述之优点，现已被电力、煤碳、冶金、化工等设计部门所重视和选用，远销国内十几个省市的电力、煤碳、冶金、化工等部门，深受用户欢迎。

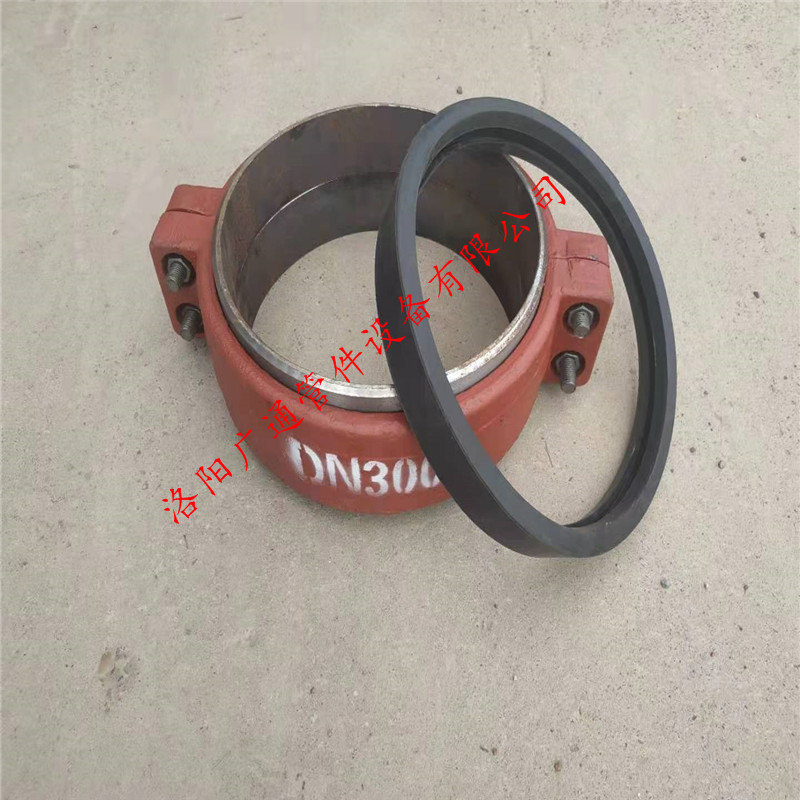

    该直发GJH管接头环型卡箍产品由管端、管卡、密封圈和螺栓组成，管端是Q235锻打或轧制而成，管卡是ZG30-45，密封圈是天然橡胶做成。接头使用寿命30年。规格DN50-3200,欢迎咨询!

三、安装说明：

　　1、用T422焊条将管端带坡口的一端与管子对焊。焊缝不允许出现气孔、夹渣、裂纹和未焊透缺陷。

　　2、将焊接好管端的钢管用卡箍式柔性管接头连接好进行水压试验，试验压力为工作压力的1.5倍，观察时间不少于5分钟，如无渗漏，即为合格。

　　3、试验合格后，除密封面外，钢管应根据不同的要求涂以防锈漆。

　　4、装配前应清除钢管内的异物，应特别注意把密封面清理光滑，如有碰伤应予修复。

　　5、装配时，两根钢管应对正轴线，密封面、卡箍内腔、两耳相合面、螺栓的螺纹部分应涂上润滑脂。两管端之间根据要求保持一定间隙，然后将密封圈安装并调到适中位置。上紧螺栓时应使两则螺栓均匀受力，防止咬伤密封圈。

　　6、较后管道安装时，应用支架限制管道位置（防止管道因压力而引起管道摆动），使接头转角不超过产品技术参数规定值。

7、特殊情况可电话咨询，公司会指导安装。

直发GJH管接头环型卡箍连接技术

目前，我国各行业所采用的管道主要连接形式是法兰连接，至今已有400多年的历史。法兰连接属于刚性连接，必须在管道上安装补偿器，以解决管道系统各种应力所造成的破坏作用，增强系统的柔性，保证管道的安全运行。

　　接头，从输送的介质上来看，它可适用于输送水、天然气、石油、煤灰、化工液体等，充分弥补和克服了管道法兰连接中的缺陷与不足，在煤炭、电力、天然气、供水、消防、石油化工等行业得到了广泛的应用。

卡箍的基本结构及工作原理

1. 基本结构形式

　　卡箍式接头，是卡箍卡在管子的定位环上,保证承载足够的轴向拉力时不被拉开，见图1。一般情况下，管径在DN426以下的卡箍只需2个螺栓；管径在DN426以上的卡箍需4个螺栓，即可锁紧。与法兰相比，螺栓紧固简单、方便、可靠。用卡箍连接的管子留有接管间隙，以保证管道柔性和松弛钢管应力。接管间隙的密封是靠被卡紧的橡胶圈来实现的。

　　国内目前较为广泛使用的卡箍式柔性管道接头，有环型、肩型和沟槽式3种。

2.环型管接头

　　卡箍式环型管接头结构见图2。在管道上附有特制的环形凸起的钢带，和产品配套供应。环型管接头的伸缩间隙一般大于肩型管接头，但安装允许偏转角稍小。

3.肩型管接头

　　卡箍式肩型管接头结构见图3。这种管接头除螺栓和密封圈外，还附有端管，用于卡箍与管道的连接。安装时，将连接管道直接插入端管之中进行焊接，非常方便。
