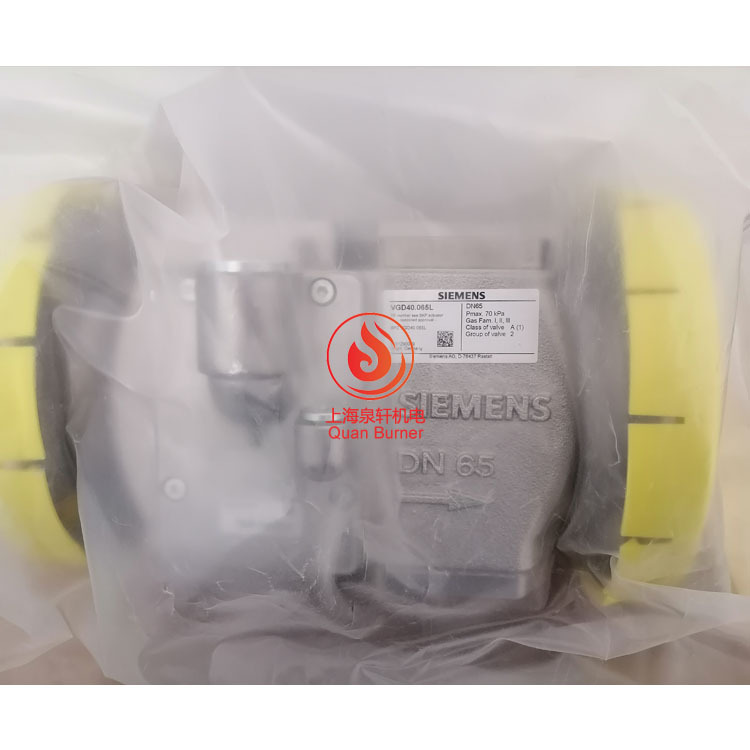

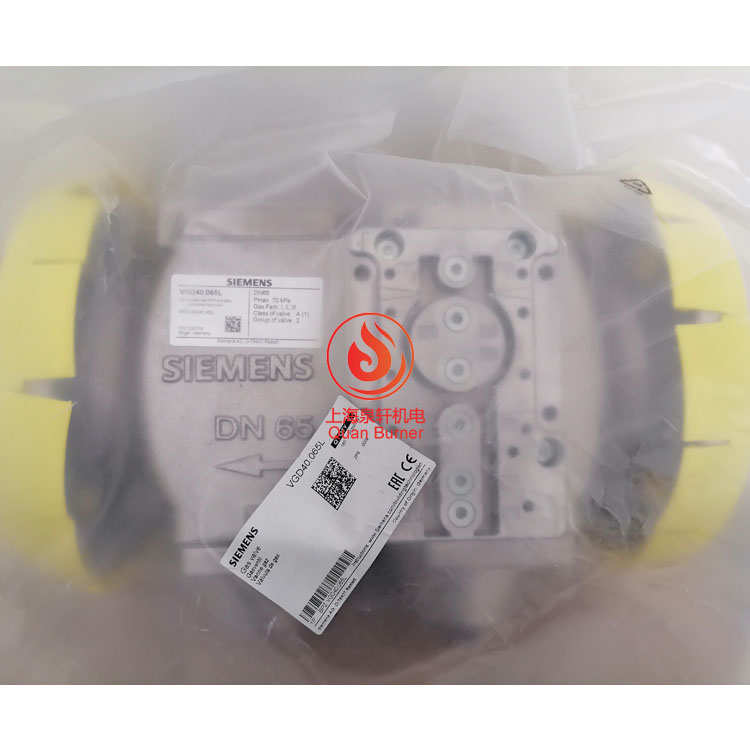

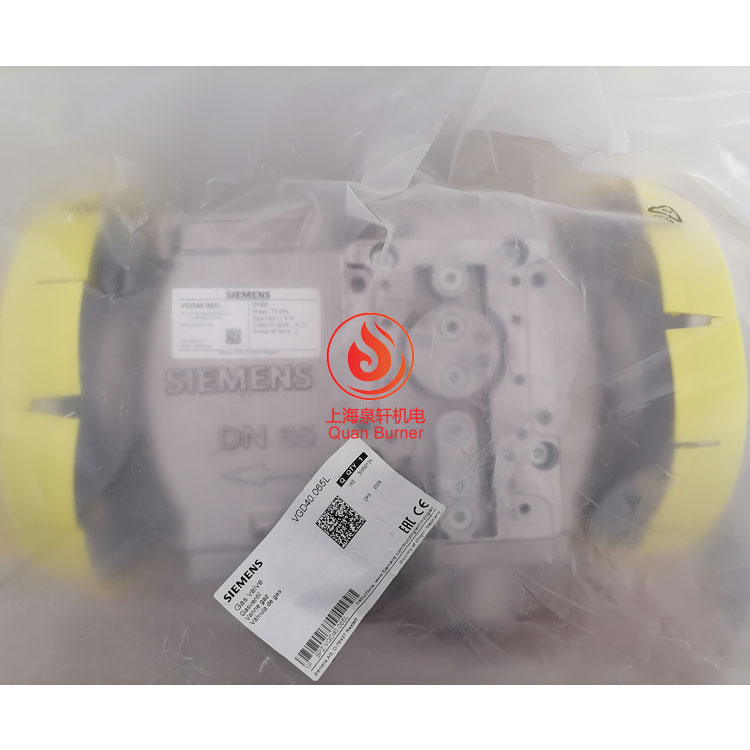

SIEMENS西门子VGD40.065L电磁阀阀座

SIEMENS西门子VGD40.065L电磁阀阀座

燃气燃烧设备中与强制鼓风燃烧器连接的燃气管道中。

切断阀（与 SKP15 组合）

具有切断功能的调节阀（与 SKP25、SKP55 或 SKP75 组合）

对于 SKP25：脉冲管路（压力反馈）可以连接至 VGD

对于 SKP75：脉冲管路（压力反馈）必须从燃气管道上 VGD 后取压，取压距离超过 3 至 5 倍管径。

请检查 AGF10 上的螺栓是否已完全拧紧以及与所有部件连接的接头是否已密封

确定 AGF10 和 VGD 间已安装 O 形垫圈或法兰垫圈

对于外部潮湿影响的建议：垫片套件 AGA66（IP65 套件）

请将电液动 SKP15 安装在燃气组合阀进口端，将内置调节装置的 SKPx5（SKP25、SKP55 或 SKP75）

安装在 VGD 出口端在燃烧器待机模式下，VGD40 可以承受 150 kPa 的气体压力负载。

在存在 150 kPa压力的条件下，VGD40 依然能够牢牢关闭。

入口端安装有压力关断装置。

不会影响正常功能和外部气密性。

根据 VGD40 的内部结构设计，进口压力上升会导致阀门关闭（等级 A 遵守 EN 161）。

出于保护燃烧器（燃气消耗装置）燃气阀目的的供应调压阀或燃气放散阀可以在以下条件时省去。
