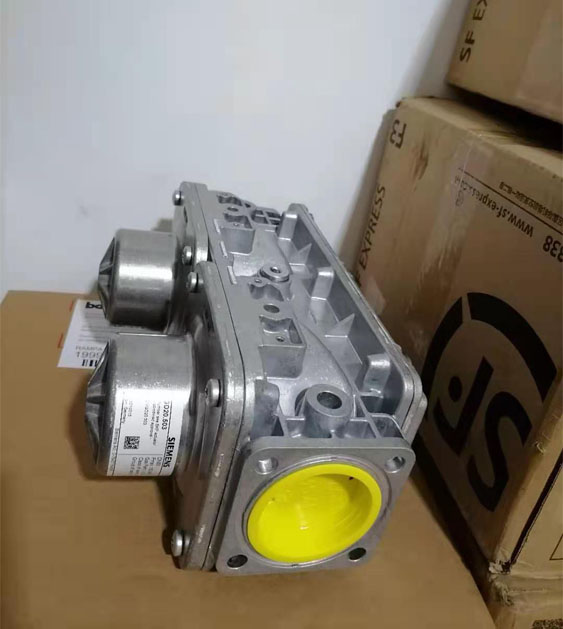

VGD20.503西门子燃气电磁阀组

VGD20.503西门子燃气电磁阀组

燃气阀门VGD20.../VGD40.../VGG.../VGF.../VGH..

SKP...系列电动液压执行器可以与下列燃气阀任意组合来满足不同的控制需求

产品系列型号口径材质工作压力流量测试接口点火接口（Δ 10mbar 空气）

VGG... VGG10.204P 3/4″ 压铸铝1200mbar 28 4 /

单阀，螺纹连接VGG10.254P 1″ 压铸铝1200mbar 42 4 /

VGG10.404P 11/2″ 压铸铝600mbar 105 4 /

VGG10.504P 2″ 压铸铝600mbar 155 4 /

VGG10.804P 3″ 铸铁600mbar 270 2 2

VGD20... VGD20.403 DN40（配AGA41） 压铸铝600mbar 85 4 1

组合阀，螺纹连接VGD20..503 DN50（配AGA51） 压铸铝600mbar 100 4 1

VGD40... VGD40.065 DN65 铸铝700mbar 160 8 1

组合阀，法兰连接VGD40.080 DN80 铸铝700mbar 250 8 1

VGD40.100 DN100 铸铝700mbar 400 8 1

VGD40.125 DN125 铸铝700mbar 630 8 1

VGD40.150 DN150 铸铝700mbar 800 8 1

VRF.../VRH...燃气阀门（产品资料No.7633）

与SKP...执行机构配接用于具有轻微腐蚀性气体（生物气，废气，回收气等，具体选配参阅附录阀门材质表）的燃烧控制

型号DN 工作压力流量测试接口点火接口

(mm) mbar （Δ 1mbar 空气） Rp1/4 G3/4

VRF10.404 40 600 29.6 4 /

VRF10.504 50 600 48.8 4 /

VRF10.654 65 600 72.3 2 2

VRF10.804 80 600 85.4 2 2

大流量燃气阀

VRH10.805 80 300 122.2 4 1

VRH10.905 100 300 197.3 4 1

VRH10.915 125 300 281 4
