电子万能拉力试验机机械结构和使用检查你真的了解吗

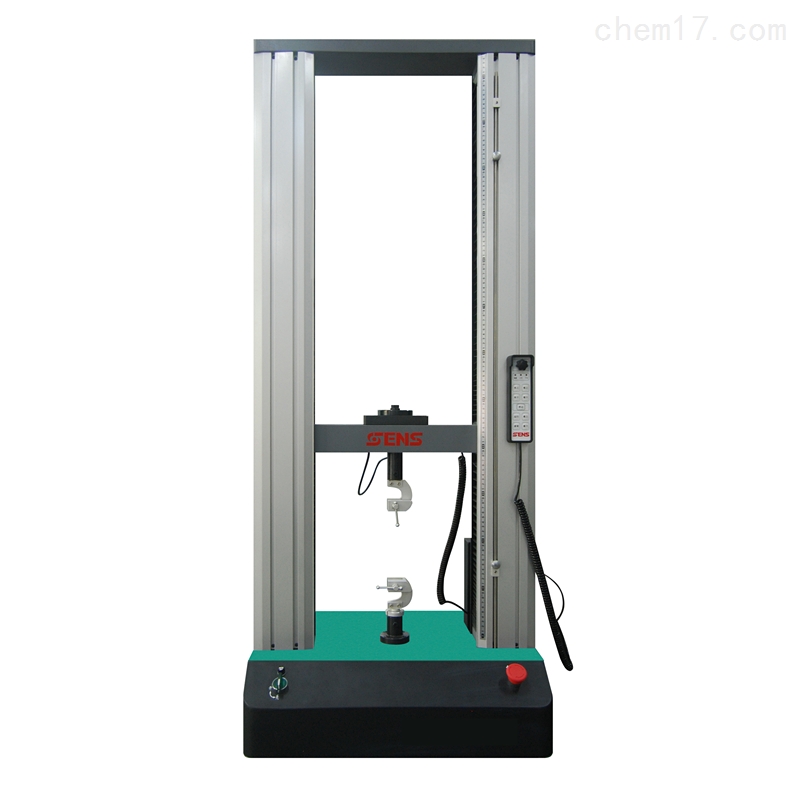

　　电子万能拉力试验机采用双空间龙门式落地式结构，标准为上空间拉伸，下空间压缩、弯曲，拉压空间可相互转换。主机部分由四根导向立柱、上横梁、中横梁、工作台组成落地式框架，调速系统安装在工作台下部。由调速精度高、范围宽、性能稳定的日本松下交流伺服电机通过同步齿形带减速系统带动滚珠丝杠副旋转，滚珠丝杠副驱动中横梁，带动拉伸辅具（或压缩、弯曲等辅具）上下移动，实现试样的加荷与卸载。该结构保证机架有足够的刚度，同时实现高效、平稳传动。本机适用于各种金属、非金属及复合材料的力学性能指标的测试。

　　电子万能拉力试验机机械工艺结构：

　　1、主机架主要由底座、两根固定横梁、一根移动横梁和四根支撑光杠构成门式框架结构；传动加载系统采用交流伺服电机及同步齿形带减速装置，带动高精密滚珠丝杠转动，再驱动移动横梁实现加载，稳定性好、刚性大，控制精度高、高效、噪音低等特点。

　　2、试验机主机的设计具有外形美观、操作方便、性能稳定可靠的特点，无污染、噪音低、效率高。辅具的设计与主机相匹配，结构为楔型平动式、手动旋转夹紧，试样不受附加力。夹持方便、可靠、不滑移。

　　电子万能试验机使用前检查：

　　在室温和相对湿度不大的环境中；正确安装；周围无腐蚀性介质；电源电压波动不大；主机一定要接地。

　　对载荷系统查看传感器外观是否有损坏;

　　安全性能检查项目有：过载保护功能;试样拉断自动停机。

　　传动系统检查：查看电机噪音是否正常;

　　应变系统引伸计的标定及复零：测量标准长度。装夹引伸计时注意放置调整垫片，且要轻拿轻放，保护引伸计刀口。禁止扯拉导线。

　　启动试验机前，一定要检查限位旋钮位置，使之处于满足试验行程要求，并不能使上、下夹具相撞。安装在中横梁上的限位开关随中横梁一起移动。

　　放置试样时，一定要把试样放入钳口长度的2/3以上，以便有效夹持和保护钳口。

　　试验过程中，注意根据软件提示立即取下引伸计，以防止引伸计超限变形或试样断裂时震坏引伸计。

　　红色蘑菇头按扭是试验机的紧急停车按扭。如遇紧急情况请立即按下。

　　如果横梁运动到所设定机械限位，试验机将自动停车，并给以提示。若重新运行试验机，则应先通过鼠标点击反向运行按钮或松开限位调节旋钮并移到其他所需工作位置方可运行，否则，则无法运行。
