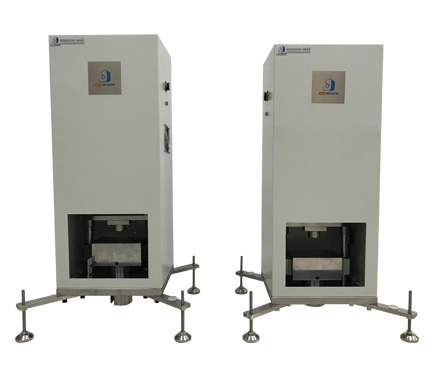

塑胶跑道垂直变形检测仪 塑胶运动场地垂直变形性能测试

塑胶跑道垂直变形检测仪主要用于塑胶运动场地的垂直变形性能测试。仪器重锤模拟人体作用效果冲击合成面层，通过计算机计算出测试结果。本仪器试验能力强、移动灵巧方便，便于各种环境下的测试。塑胶跑道垂直变形检测仪满足标准GB 36246-2018 《中小学合成材料面层运动场地》，BS EN14809-2005《运动场地面层垂直变形测定方法》；GB/T 14833-2011《合成材料跑道面层》；GB/T 22517.6-2011《体育场地使用要求及检验方法　第6部分：田径场地》；GB/T 19851.11-2005《中小学体育器材和场地 第11部分 合成材料面层运动场地》；GB/T 19995.2-2005《天然材料体育场地使用要求及检验方法 第2部分：综合体育场馆木地板场地》等标准规定试验要求。

仪器特点：

2、适应环境能力强：仪器移动灵巧方便，便于各种环境下的试验；

4、高速数据采集系统：采用基于ARM9的高速数据采集系统结构，采用了系统时钟电路设计、硬双缓冲实现连续采集存储并增加了系统抗干扰设计解决了信号采集的难题；

6、控制交互界面：采用专业电脑操作也可采用专业工业触摸屏电脑（其配置和稳定性远高于一般意义上的触摸屏终端，根本不需要再外接其它任何终端如PC机、笔记本电脑就可完成全部的工作）；

8、根据客户需求，配置丰富的软件交互界面（多语言环境满足不同国家/地区用户）。

主要技术指标

指标参数

规格型号  GS-DELTA20型

落锤重量  20Kg±0.1Kg

落锤高度  120±0.25mm

螺旋弹簧直径  69±1.0mm

弹簧刚度  40±1.5N/mm

力值测量   1500N±2%

变形测量   ±10±0.05mm

力值采集频率   大于1kHz

变形采集频率  大于1kHz

落锤频率  60S完成完整冲击/垂直变形试验：3次

零点精度  ±0.025mm

提锤高度精度  ±0.02mm

提锤综合精  ±0.05mm

提锤方式  电动/手动

定位方式  自动动态对零

力值采集  50~15kN±50N

采集频率   高于2kHz

变形采集   测量范围±10mm，测量精度0.02mm，采集频率高于2kHz

弹簧材质  采用70Si3MnA弹簧钢

控制方式  PC触屏一体机

报告方式  自动打印A4标准试验报告

设备电源  AC220v 50Hz，500W

结构方式  底部装有脚轮可移动式

满足标准：

满足标准GB 36246-2018 《中小学合成材料面层运动场地》，BS EN14809-2005《运动场地面层垂直变形测定方法》；GB/T 14833-2011《合成材料跑道面层》；GB/T 22517.6-2011《体育场地使用要求及检验方法　第6部分：田径场地》；GB/T 19851.11-2005《中小学体育器材和场地 第11部分 合成材料面层运动场地》；GB/T 19995.2-2005《天然材料体育场地使用要求及检验方法 第2部分：综合体育场馆木地板场地》等标准规定试验要求。
