有机化工 VOCs在线监测系统

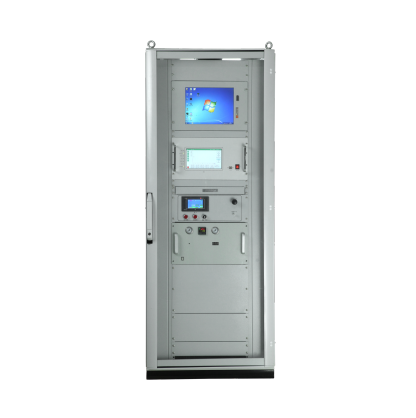

VOCs在线监测系统

一．系统概述

圣凯安科技挥发性有机物（VOCs）在线监测适用于煤化工、天然气化 工、天然气传输、炼油、钢铁、生物制药等各种工业场所的VOCs排放 在线监测，满足危险场合的防爆要求。系统由挥发性有机物监测单元、 烟气参数监测单元、数据采集与处理单元组成。系统测量废气中挥发性 有机物浓度、废气参数（温度、压力、流速或流量、湿度、含氧量或二 氧化碳浓度等），同时计算废气中污染物排放速率和排放量，显示和打 印各种参数、图表，并通过数据、图文等方式传输至管理部门。

二．可测气体

管道中总碳氢化合物（THC）、甲烷及非甲烷总烃(NMHC)、苯、甲苯、二甲苯等C1-C10各类VOCs在线监测

参考方法： GB16297-1997《大气污染物综合排放标准》；JJG1055-2009《在线气相色谱仪》；HJ/T 38-1999《固定污染源排气中非甲烷总烃的测定-气相色谱法》；HJ583-2010《空气质量甲苯、二甲苯、苯乙烯的测定气相色谱法 》; HJ604-2017《环境空气总烃、甲烷和非甲烷总烃的测定直接进样-气相色谱法》；HJ1013-2018《固定污染源废气非甲烷总烃连续监测系统技术要求及检测方法》；

测试方法：气体预处理装置+在线色谱仪+工业电脑+分析软件，在同一氢火焰离子化检测器FID上直接检测甲烷和总烃，通过一次校正计算即可得出非甲烷总烃的检测结果；

电源：交流220V / 50Hz / 5KW

三．技术特点

1.先进的预处理系统，适应高温、高湿、高粉尘等重污染环境监测;

2. 全程高温伴热大流量抽取结构，抗VOC吸附能力强;

3.采用灵敏度高、线性范围宽、稳定性强的FID检测器，适合废气处理排放端和厂界低浓度有组织/无组织排放监测;

4. 检测动态范围宽，同时适合现场高、低浓度废气排放的检测;

5. 具有自动校正功能，并能实时诊断检测器的性能指标运行状态，实现仪器远程故障诊断和维护;

6.可同时检测多个排放端口，具有自动标定功能;

7. 软件功能丰富，可同时监测治污设备工作情况，自动生成报表;

8.  提供手机APP查询;

四．智慧平台

● 实时查看污染源监测数据查询、报警记录、统计分析以及统一授权查看等；

● 实时监控：实时采集现场设备的数据，并以表格和动态曲线的方式显示在软件界面上；

● 实时超标报警：以短信的方式向客户及时推送。

● 历史数据查询：可以根据时间段自由选择查询历史实时数据、分钟数据、小时数据和日● 数据，并可以导出EXCEL表格到本地；

● 数据报表分析：可以根据时间来制定日报、月报、季报和年报表。并可以导出 EXCEL 表格至本地；

● GPS实时定位：支持地图比例尺缩放、搜索、定位等功能，适合客户对每个下属监控点位进行统一、分组管理，避免杂乱，一目了然。

五．运用行业

※     工业涂装       ※     包装印刷  ※     轮胎制造         ※     交通运输设备制造

※     喷漆、干洗   ※     涂料制造  ※     有机化工        ※     半导体集成电路

※     家具制造     ※     家用电器   ※     电线电缆        ※     制鞋

※     合成材料         ※     味精制造
