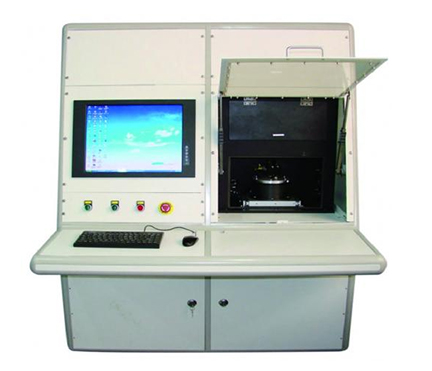

隔离开关操作性能综合测试台 隔离开关操作性能试验设备

Delta德尔塔仪器研发设计的新型隔离开关操作性能综合测试台合适用于断路器，配电电路和电动机电路中的开关、隔离器、隔离开关、熔断路组合电器，接触器和电动启动器在主回路不通电而控制电路通电时的操作性能试验。

隔离开关操作性能综合测试台主要技术参数：

1.技术参数要求

1.1工位：3个工位独立操作；

1.2操作频率：1～480次/小时可调；

    触点接通时间：1~9999s连续可调；

    触点断开时间：1~9999s连续可调；

1.3测试总数：1～99999可设，可计且具备记忆功能；

1.4极数：    1P,2P,3P,4P；

1.5测试模式：合闸+分闸，合闸+脱扣按键脱扣+再扣，

合闸+分励脱扣+再扣，合闸+欠压脱扣+再扣；

1.6提供电源：电动合闸电源：3路AC24～440V及3路DC24～25V，

均可连续可调，输出电压精度±1%；

分励脱扣电源：3路AC24～440V及3路DC24～25V，

均可连续可调，输出电压精度±1%；

欠压脱扣电源：3路AC24～440V及3路DC24～25V，

均可连续可调，输出电压精度±1%；

开关电源：3路DC24V,5A；

程控电源：30A程控电流源，输出电流精度±1%；

1.7采用步进电机对手动和气动的开关进行试验；

1.8试验台的试品安装固定机构应适合不同种类的试品安装固定；

2.控制系统

2.1 PLC+触摸屏及其它器件；

2.2操作方式：手动，自动；

2.3控制软件：提供参数设定，数据显示，试验控制，数据记录.

2.4.推动机构：气动推动

2.5 脱扣按键：采用气动按压

3.其它

3.1使用环境温度： 0～+40℃；

3.2使用环境湿度：≤90%RH；

3.3电源（V）：AC220±10%V,50±0.5Hz；

3.4附件：连接导线；

3.5安全保护：漏电保护，短路保护，过流保护，相序/缺相保护，运行指示，结束指示，故障报警.

满足标准：

GB14048.1  低压开关设备和控制设备第1部分：总则；

GB14048.2  低压开关设备和控制设备第2部分：断路器；

GB14048.3  低压开关设备和控制设备第3部分：开关，隔离器，隔离开关以及熔断器组合电器；

GB14048.4  低压开关设备和控制设备第4部分：接触器和电动机起动器机电式接触器和电动机起动器。
