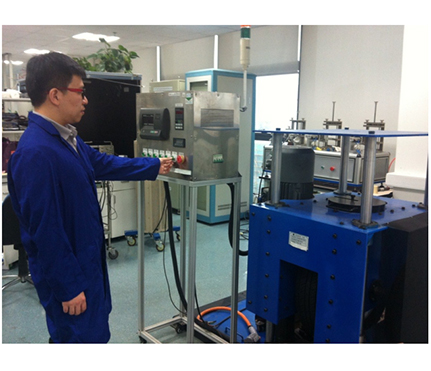

充电车辆模拟碾压试验装置

一 设备概述：
充电车辆模拟碾压试验装置将带有制造商推荐的电缆的供电插头和车辆插头随意地放在水泥地上，用规格为P225/75R15同等负载的汽车轮胎以（5000±250）N的压力，以（8±2）km/h的速度压过供电插头或车辆插头（轮胎充气压力220±10kPa），以模拟测试供电插头或车辆插头承受车辆碾压的能力。

二、满足标准：

   本装置符合标准GB/T20234.1-2015第6.21及7.21章节试验要求。

三、主要技术参数：

1、承载载荷：5000±250N；

2、碾压速度： 8±2km/h；

3、承载底板：附有水泥面的底板，可配置固定治具；

4、控制方式：PLC控制，触摸屏人机界面操作；

5、升降装置：进口导向部件使载荷可自由上下活动；

6、碾压方式：气动驱动试样前后运动；

7、试样安装：电动卷扬机提升承重组；

8、碾压驱动：伺服马达配合蜗轮减速机；

9、计时计数：触摸屏标准要求内可设定；

10、碾压主件：米其林轮胎（P225/75R15）；

11、 ......
