平衡孔板

平衡孔板流量计工作原理
　　充满管道的流体，当它流经管道内的节流件时，流速将在节流件处形成局部收缩，因而流速增加，静压力降低，于是在节流件前后便产生了压差。流体流量愈大，产生的压差愈大，这样可依据压差来衡量流量的大小。这种测量方法是以流动连续性方程(质量守恒定律)和伯努利方程(能量守恒定律)为基础的。（压差的大小不仅与流量还与其他许多因素有关，例如当节流装置形式或管道内流体的物理性质(密度、粘度)不同时，在同样大小的流量下产生的压差也是不同的。）因此通过测量差压的方法，就可测得流量。
　　平衡孔板特点：
　　▲节流装置结构易于，简单、牢固，性能稳定，使用期限长，价格低廉。
　　▲孔板计算采用标准与加工。
　　▲应用范围广，全部单相流皆可测量，部分混相流亦可应用。
　　▲标准型节流装置无须实流校准，即可投用。

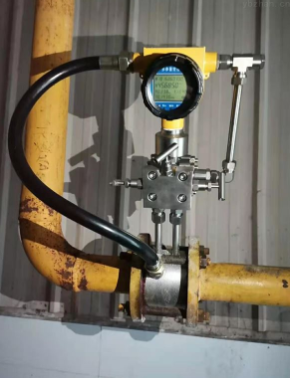

　　一体型孔板安装更简单，无须引压管，可直接接差压变送器和压力变送器。
　　***结构类型
　　▲角接取压标准孔板：属标准孔板。又分为环室取压和单独钻孔角接取压，由于直接在孔板片两端取压，提高了测量精度，缩短了安装时所需小直管段长度，可普遍应用。
　　▲法兰取压标准孔板：属标准孔板。它不论管道直径大小，其上、下游取压孔中心均位于距孔板两侧端面各1寸(25.4mm)处，炼油系统普遍采用此种形式。
　　径距取压标准孔板：属标准孔板。取压方式为管道取压，上游取压孔中心位于孔板前面一倍管道内径处，下游取压孔中心位于距离孔板后端面为管道内径之半的地方。
