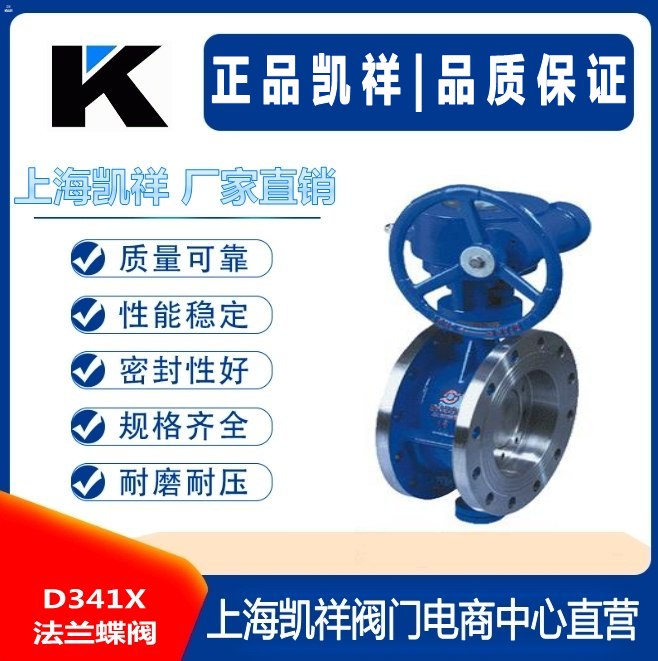

D341X法兰蝶阀

产品概述：
蝶板的回转中心（即阀杆的中心）位于阀体的中心线和蝶板的密封面截面上，蝶板旋转90度即可完成启闭。阀座采用合成橡胶。关闭时蝶板的外圈密封面挤压合成橡胶阀座，使阀座产生弹性变形而形成弹性力作为密封比压保证蝶阀的密封。被广泛用于食品、医药、化工、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。
产品特点：
1、结构简单，外形尺寸小，结构长度短，体积小，重量轻。
2、全开时阀座通道有效流通面积较大，流体阻力较小。
3、密封面材料采用丁腈橡胶，密封性能好。
4、启闭力矩较小，由于转轴两侧蝶板受介质作用基本相等，而产生转矩的方向相反，因而启闭较省力。
5、操作灵活省力，可选择手动、电动、气动、液压方式。
主要部件材料：

序号    主部件    材质

1    阀体    QT450

2    阀杆    不锈钢

3    蝶板    QT450

4    密封圈    丁腈橡胶

5    涡轮头    QT450

6    手轮    QT450

7    紧固件    标准件

外型尺寸/性能参数：

规格（DN）    80    100    125    150    200    250    300    350    400    450    500    600

阀长度（mm）    114    127    140    140    152    165    178    190    216    222    229    267

阀高度（mm）    362    373    437    467    612    693    797    857    965    1010    1105    1340

测试压力
（MPa）    壳体    1.5-2.4

密封    1.1-1.76

公称压力（MPa）    1.0-1.6

适用温度    0-80℃

适用介质    水及弱腐蚀性流体

订货须知：
您在选用凯祥牌阀门的时候，可以先打开http://www.shkxfm.com/ 的网站首页，结合我们的新闻资讯和技术支持里面的相关信息，对D341X法兰蝶阀的工作原理和使用工况做详细的了解，然后在我们的产品中心里面，对D341X法兰蝶阀的功能参数和连接尺寸与您的管道做实际对比，还可以查看我们的阀门实物照片，做进一步的确认。阀门确定无误后，您可以参照我们的产品报价进行成本核算。如果您工况比较特殊，您也可以直接联系我们技术部，由我们的阀门专业技术人员结合实际的为您精确选型。
