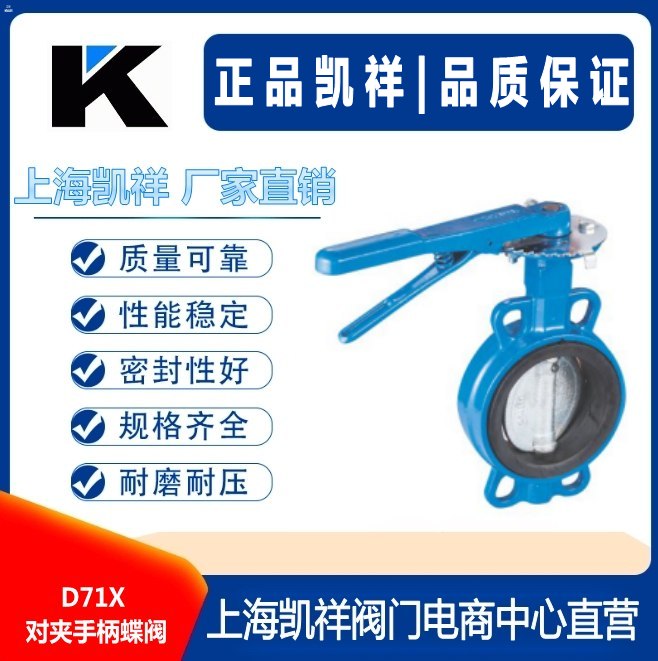

D71X对夹手柄蝶阀 D371X对夹式涡轮蝶阀

产品概述：
D71X对夹手柄蝶阀是一种橡胶密封蝶阀，广泛应用于电力、水利、化工、建筑等行业的排水管道系统，作为控制介质流量启闭或调节装置。
产品特点：
1、小型轻便，容易拆装及维修，并可在任意位置安装。
2、结构简单紧凑，90℃回转启闭迅速。
3、操作扭矩小，省力轻巧。
4、流量特性趋于直线，调节性能好。
5、启闭实验次数多达数万次，寿命长。
6、达到完全密封，气体实验泄露为零。
主要部件材料：

序号    主部件    材质

1    阀体    QT450

2    蝶板    QT450

3    阀杆    不锈钢

4    密封圈    丁腈橡胶

5    手柄    QT450

6    阀轴    不锈钢

7    紧固件    标准件

外型尺寸/性能参数：

规格（DN）    40    50    65    80    100    125    150

阀长度（mm）    31    42    44    44    50    54    54

测试压力
（MPa）    壳体    1.5-2.4

密封    1.1-1.76

公称压力（MPa）    1.0-1.6

适用温度    0-80℃

适用介质    水及弱腐蚀性流体

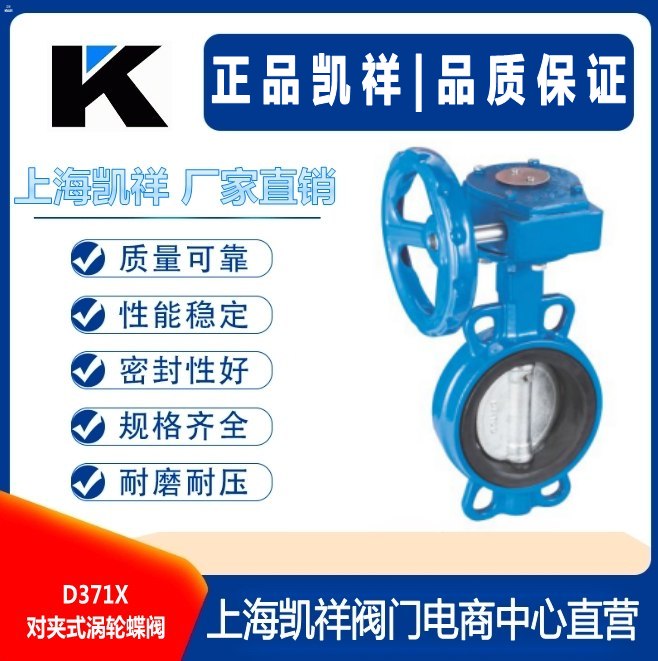

产品概述：
对夹式涡轮蝶阀是一种橡胶密封蝶阀，被广泛用于水厂、电厂、钢厂、造纸、饮食等系统供排水中，作为控制介质流量启闭或调节装置。
产品特点：
1、结构简单，外形尺寸小，结构长度短。
2、启闭力矩较小，由于转轴两侧的蝶板受介质作用基本相等，而产生转矩的方向相反因而启闭较为省力。
3、低压下可以实现良好的密封。
4、调节性能良好。
5、蝶板采用框架结构，强度高，过流面积大。
6、整体烤漆，能够有效的防止生锈且只要更换阀座密封材料，就可使用于不同介质。
7、本阀具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装。
主要部件材料：

序号    主部件    材质

1    阀体    QT450

2    蝶板    QT450

3    阀杆    不锈钢

4    密封圈    丁腈橡胶

5    涡轮头    QT450

6    手轮    QT450

7    紧固件    标准件

外型尺寸/性能参数：

规格（DN）    40    50    65    80    100    125    150    200

阀长度（mm）    31    42    44    44    50    54    54    60

测试压力
（MPa）    壳体    1.5-2.4

密封    1.1-1.76

公称压力（MPa）    1.0-1.6

适用温度    0-80℃

适用介质    水及弱腐蚀性流体

订货须知：
您在选用凯祥牌阀门的时候，可以先打开http://www.shkxfm.com/ 的网站首页，结合我们的新闻资讯和技术支持里面的相关信息，对对夹式涡轮蝶阀的工作原理和使用工况做详细的了解，然后在我们的产品中心里面，对对夹式涡轮蝶阀的功能参数和连接尺寸与您的管道做实际对比，还可以查看我们的阀门实物照片，做进一步的确认。阀门确定无误后，您可以参照我们的产品报价进行成本核算。如果您工况比较特殊，您也可以直接联系我们技术部，由我们的阀门专业技术人员结合实际的为您精确选型。
