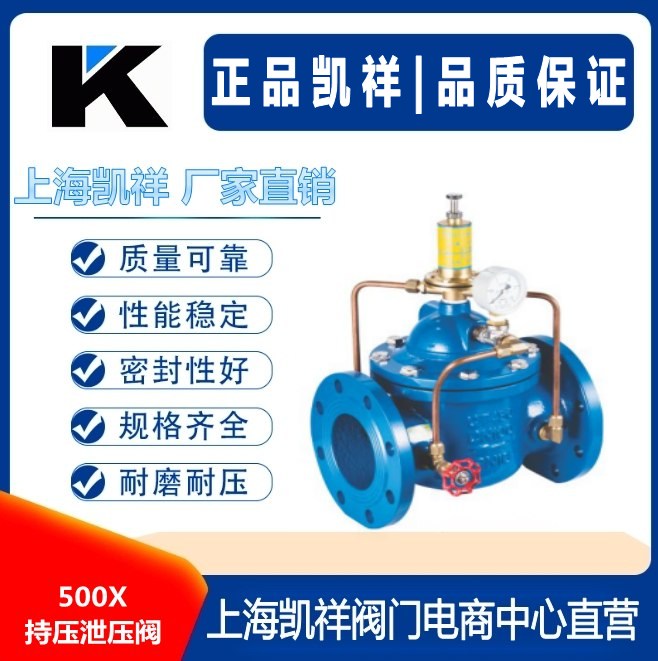

500X持压泄压阀

产品概述：
        500X持压泄压阀由主阀、泄压/持压导阀针阀、球阀、微形过滤器和压力表组成水力控制接管系统。利用水力自动操作，可以作泄压阀用又可作持压阀用。作泄压阀用时，维持供水路压力在设定的安全值之下；做持压阀用，维持主阀上游水压在设定值之上，保持主阀上游供水压力。
        500X持压泄压阀利用水力自力控制，不需要其它装置和能源，保养简便，一阀多用。本系列500X持压泄压阀产品用于高层建筑、生活区等供水管网系统及城市供水工程。500X持压泄压阀用于消防或其他供水系统中，以防止系统超压或维持消防供水系统的压力。消防泵关闭后还可以减小水锤的冲击。也用于大型供水系统的水锤消除装置．并且阀门控制系统的阀前处装有一个自清洁滤网，利用流体特性，使比重较大、直径较大的悬浮颗粒不会进入控制系统．符合系统循环，使阀门能正常地运行。系统动作平稳、强度高、适用于600口径以下的管道。
工作原理：
（1）、作泄压阀：当泄压/持压导阀调整为泄压状态时，水通过针阀、主阀控制室、球阀A、泄压/持压导阀、球阀B流向出口，此时主阀处于开启状态。当阀前压力超过泄压/持压导阀设定的安全值时，泄压导阀会自动开启，通过球阀C放出部分水，使管路泄压。当压力恢复到安全值时，泄压阀自动关闭。作泄压阀时，各球阀常开。
（2）、作持压阀：当泄压/持压导阀调整为持压状态时，只要主阀阀前水压低于导阀设定值，导阀即关闭。主要控制室升压，主阀关闭。当主阀上游供水压力超过导阀设定压力时，持压导阀才能打开，控制室的水经球阀排至出口，控制室降压主阀开启，开始供水，即保持了上游水压。作持压阀用时，球阀C常闭或用丝堵换下。
技术参数：

公称压(Mpa)    壳体试验压力(MPa)    密封试验压力(MPa)    适用介质    介质温度(℃)

1.0    1.5    1.1    水    0-80

1.6    2.4    1.76

2.5    3.75    2.75

零部件材料：

零件名称    零件材料

阀体 阀盖    WCB

阀座 阀盘    铜合金

密封圈 O型圈    丁腈橡胶

阀杆    2Cr13

弹簧    50CrVA

针型阀    铜合金

球阀    铜合金

泄压/持压导阀    铜合金

微型过滤器    不锈钢

结构图：

主要连接尺寸(PN 1.0-2.5MPa)：

公称通径DN    L    H    H1    A    B

50    250    505    90    170    170

65    280    520    98    180    180

80    310    535    110    190    190

100    350    555    120    200    200

125    400    590    145    215    215

150    450    645    155    230    230

200    550    715    190    255    255

250    650    780    250    295    295

300    800    880    290    325    325

350    900    940    330    380    380

400    1000    1000    360    415    415

450    1000    1030    445    435    435

500    1100    1060    495    460    460

600    1100    1150    550    520    520

安装示意图：

订货须知：
一、详细了解凯祥泄压持压阀的作用与工作原理，仔细核对凯祥泄压持压阀图片/图纸资料,看是否与您的实际工况相符合.
二、落实您需要采购的泄压持压阀规格/标准/技术参数/连接尺寸,以便我们为您正确选选型,
三、如果您致电我司，我公司技术人员会按照您提供的泄压持压阀参数为您详细介绍我公司结构以及价格.
四、如果已经由设计单位为您选定凯祥品牌的产品型号，请按型号直接向我司销售部订购。
五、您在收到凯祥产品的时候，一定要仔细阅读该阀门说明书，了解泄压持压阀的功能和使用方法.并按步骤安装使用.
