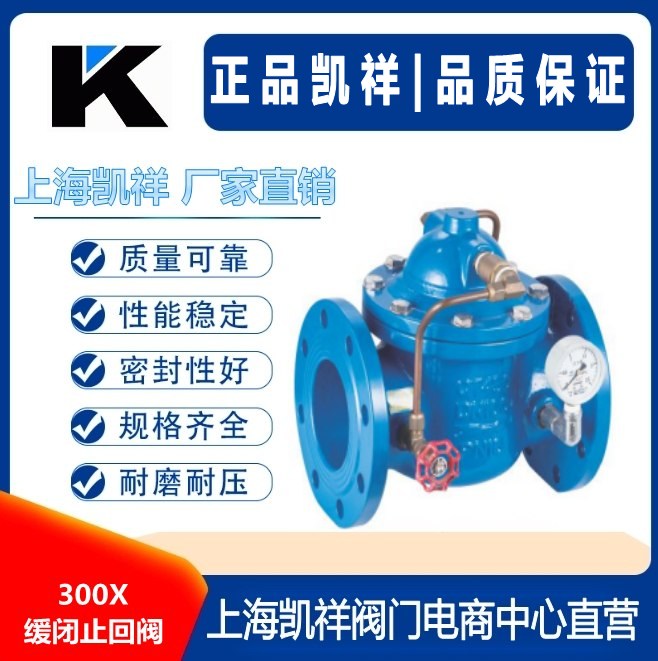

300X缓闭止回阀

300X缓闭止回阀概述：
       300X缓闭止回阀又称逆止阀，其作用是防止管路中的介质倒流。启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流的阀门。止回阀属于自动阀类，主要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故。本类阀门在管道中一般应当水平安装。
工作原理：
       当阀门从进口端给水时，水通过微型过滤器、针阀、单向阀进入主阀控制室，再经过球阀排水至下游。因为针阀开度小于球阀开度，即主阀控制室的排水速度大于进水速度，因此控制室压力降低，作用于主阀盘下端的进口压力打开主阀向下游供水。
       当管道停止供水时，若下游水开始回流，一部分回流水经球阀进入主控制室，由于单向阀作用，回流水不能从主控制室流出，引起主控制室逐渐升压，缓缓关闭主阀。
缓闭止回阀保养维护：1该阀门应存放在干燥通风的室内，做到防潮、防雨、防锈。
2 存放运输时启闭件应处于关闭装置，同时应做好以下工作：
a 阀瓣应固定于开启位置
b 通径两端内口用泡沫板堵塞，端口须用闷盖塞紧，予以防尘、防锈，保持通道清洁和端面的平整；
c汽缸部位进行适当的包装防护、防震和防碰；
d 阀门放置时应平稳，气动驱动装置朝上，不得相互受挤。
3 长久放置时应定期检查。每三个月对两通道、密封面上的污垢和锈迹，焊接口的防护状况进行检查，擦拭污垢和锈迹后，重新涂刷防锈油予以防护。
1、为了防止介质逆流，在设备、装置和管道上都应安装止回阀；
2、止回阀一般适用于清净介质，不宜用于含有固体颗粒和粘度较大的介质；
3、一般在公称通经50mm的水平管道上都应选用立式升降止回阀；
主要技术参数

公称压(Mpa)    壳体试验压力(MPa)    密封试验压力(MPa)    适用介质    介质温度(℃)

1.0    1.5    1.1    水    0-80

1.6    2.4    1.76

2.5    3.75    2.75

主要零件材料

零件名称    零件材料

阀体阀盖    WCB

阀座阀盘    铜合金

密封圈 O型圈    丁腈橡胶

阀杆    2Cr13

弹簧    50CrVA

针型阀    铜合金

球阀    铜合金

浮球阀    铜合金

微型过滤器    不锈钢

主要连接尺寸

DN    L    A    A1    H    H1    F    D
mm    D1
mm    D2
mm    n-Φd

mm    mm    mm    mm    mm    mm    PN1.0    PN1.6    PN2.5    PN1.0    PN1.6    PN2.5    PN1.0    PN1.6    PN2.5    PN1.0    PN1.6    PN2.5

20    180    282    200    172    106    116    105    105    105    75    75    75    58    58    56    4-13.5    4-13.5    4-14

25    180    282    200    172    106    116    115    115    115    85    85    85    68    68    65    4-13.5    4-13.5    4-14

32    180    282    200    172    106    116    140    140    140    100    100    100    78    78    76    4-17.5    4-17.5    4-18

40    240    320    210    265    210    170    150    150    150    110    110    110    88    88    84    4-17.5    4-17.5    4-18

50    240    320    210    265    210    170    165    165    165    125    125    125    102    102    99    4-17.5    4-17.5    4-18

65    250    330    215    310    215    180    185    185    185    145    145    145    122    122    118    4-17.5    4-17.5    8-18

80    285    350    220    350    245    210    200    200    200    160    160    160    133    133    132    8-17.5    8-17.5    8-18

100    360    410    230    460    305    275    220    220    235    180    180    190    158    158    156    8-17.5    8-17.5    8-22

125    400    420    245    520    365    310    250    250    270    210    210    220    184    184    184    8-17.5    8-17.5    8-26

150    455    430    260    570    415    355    285    285    300    240    240    250    212    212    211    8-22    8-22    8-26

200    585    440    280    695    510    460    340    340    360    295    295    310    268    268    274    8-22    12-22    12-26

250    650    450    300    780    560    500    395    405    425    350    355    370    320    320    330    12-22    12-26    12-30

300    800    460    320    902    658    580    445    460    485    400    410    430    370    370    389    12-22    12-26    16-30

350    860    470    340    1025    696    640    505    520    555    460    470    490    430    430    448    16-22    16-26    16-33

400    960    480    360    1080    735    715    565    580    620    515    525    550    482    482    503    16-26    16-30    16-36

450    1075    530    395    1030    610    780    615    640    670    565    585    600    532    550    548    20-26    20-30    20-36

500    1075    580    420    1135    665    830    670    715    730    620    650    660    585    585    609    20-26    20-33    20-36

600    1230    600    445    1270    725    920    780    840    845    725    770    770    685    685    720    20-30    20-36    20-39

700    1650    730    495    1460    865    980    895    910    960    840    840    875    800    800    820    24-30    24-36    24-42

800    1750    830    530    1640    925    1050    1015    1025    1085    950    950    990    905    905    928    24-33    24-39    24-48
