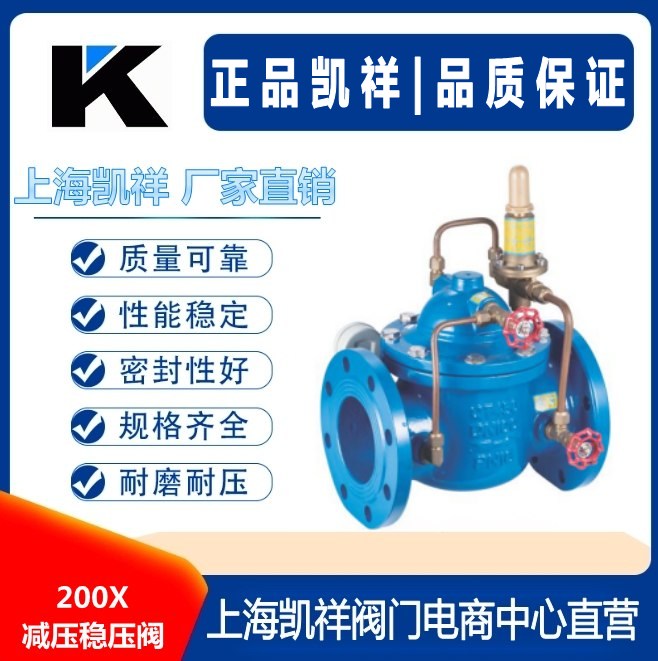

200X减压稳压阀 100X遥控浮球阀

详细介绍：
200X减压阀，是一种利用介质自身能量调节与控制管路压力的职能型阀门。200X减压阀用于生活给水、消防 给水及其他工业给水系统，通过调节减压导阀，即可调节主阀的出口压力。出口压力不因进口压力、进口流量的 变化而变化，安全可靠地将出口压力维持在设定值上，并可根据需要调节设定值以达到减压目的。该阀减压**， 性能稳定、安全可靠、安装方便，使用寿命长。
200X减压阀结构特点和用途：
200X减压稳压阀由主阀、导阀、针阀、球阀、微型过滤器和压力表组成水力控制接管系统。使用时，当调定出口压力后，能自动保持稳定出口压力。 本产品利用导阀自力控制，不需要其它装置和能源，保养简便，压力控制准确度高，受进口压力和流量影响小，减压稳压可靠。 本系列阀门产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程。
200X减压阀工作原理：
当阀门从进口端给水时，水流过针阀进入主阀控制室，出口压力通过导管作用到导阀上。当出口压力高于导阀弹簧设定值时，导阀关闭。控制室停止排水，此时主阀控制室内压力升高并关闭主阀，出口压力不再升高。 当阀门出口压力降到导阀弹簧设定压力时，导阀开启，控制室向下游排水。由于导阀系统排水量大于针阀的进水量，主阀控制室压力下降。进口压力使主阀开启。在稳定状态下，控制室进水、排水相同，主阀开度不变，出口压力稳定。 调节导阀弹簧即可设定出口压力。
200X减压阀主要技术参数：

公称压(Mpa)    壳体试验压力(MPa)    密封试验压力(MPa)    **进口压力(MPa)    出口可调压力(MPa)    适用介质    介质温度(℃)

1.0    1.5    1.1    1.0    0.09-0.8    水    0-80

1.6    2.4    1.76    1.6    0.10-1.2

2.5    3.75    2.75    2.5    0.15-1.6

200X减压阀主要零件材料：

零件名称    零件材料

阀体 阀盖    WCB

阀座 阀盘    铜合金

密封圈 O型圈    橡胶

阀杆    2Cr13

弹簧    50CrVA

针型阀    铜合金

球阀    铜合金

浮球阀    铜合金

微型过滤器    不锈钢

200X减压阀主要尺寸：

公称通径DN(mm)    尺寸(mm)

L    宽    H

20    150    245    195

25    160    254    208

32    180    263    222

40    200    272    237

50    203    282    254

65    216    292    272

80    241    310    282

100    292    330    303

125    330    358    344

150    356    385    385

200    495    438    437

250    622    490    532

300    698    550    600

350    787    617    677

400    914    693    764

450    978    778    862

500    978    873    972

600    1230    980    1096

订货须知：
一、详细了解凯祥200X减压稳压阀的作用与工作原理，仔细核对凯祥200X减压稳压阀图片/图纸资料,看是否与您的实际工况相符合.
二、落实您需要采购的200X减压稳压阀规格/标准/技术参数/连接尺寸,以便我们为您正确选选型,
三、如果您致电我司，我公司技术人员会按照您提供的200X减压稳压阀参数为您详细介绍我公司200X减压稳压阀结构以及价格.
四、如果已经由设计单位为您选定凯祥品牌的产品型号，请按型号直接向我司销售部订购。
五、您在收到凯祥产品的时候，一定要仔细阅读该阀门说明书，了解200X减压稳压阀的功能和使用方法.并按步骤安装使用.

产品概述：

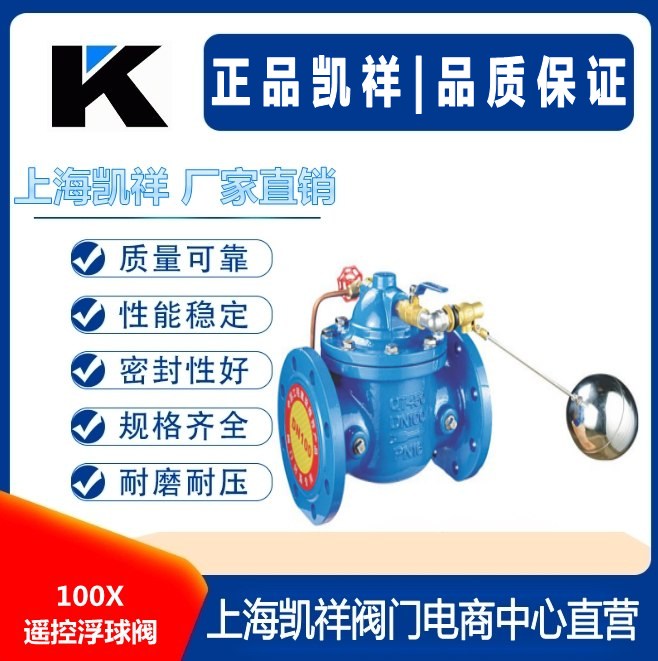

100X遥控浮球阀由主阀、针阀、球阀、浮球阀、微型过滤器等组成水力控制接管系统，调定后，自动控制液面高度。遥控浮球阀直接利用液面控制，不需要其它装置和能源，保养简便，液面控制准确度高，不受水压影响，密封可靠。本系列遥控浮球阀产品广泛用于高层建筑、生活区等供水管网系统的水塔、水池等设施的液面控制。
出厂压力测试：

公称压(Mpa)    壳体试验压力(MPa)    密封试验压力(MPa)    适用介质    介质温度(℃)

1.0    1.5    1.1    水    0-80

1.6    2.4    1.76

2.5    3.75    2.75

工作原理：
当管道从进水端给水时，由于针阀、球阀、浮球阀是常开的，水通过微型过滤器、针阀、控制室、球阀、浮球阀进入水池，此时控制室不形成压力，主阀开启，水塔(池)供水。当水塔(池)的水面上升至设定高度时，浮球浮起关闭遥控浮球阀，控制室内水压升高，推动主阀关闭，供水停止。当水面下降时，遥控浮球阀重新开启，控制室水压下降，主阀再次开启继续供水，保持液面的设定高度。
内部结构图及主要零部件材料：

零件名称    零件材料

阀体 阀盖    WCB

阀座 阀盘    铜合金

密封圈 O型圈    丁腈橡胶

阀杆    2Cr13

弹簧    50CrVA

针型阀    铜合金

球阀    铜合金

浮球阀    铜合金

微型过滤器    不锈钢

连接尺寸（PN 1.0-2.5MPa）：

公称通径        尺    寸(mm)

    DN(mm)    L        A1        A        H1        H        F

    20        150        130        325        179        212        116

    25        160        130        325        179        212        116

    32        180        130        325        179        212        116

    40        200        140        335        210        265        168

    50        203        140        335        210        265        168

    65        215        140        335        215        310        180

    80        241        145        345        245        350        210

    100        270        155        365        305        460        284

    125        300        165        385        365        520        310

    150        330        180        410        415        570        370

    200        400        205        465        510        840        463

    250       480        225        505        560        890        525

    300        550        245        545        658        1030        625

    350        622        275        595        696        1090        705

    400        685        285        625        735        1150        778

    450        750        285        625        735        1150        778

    500        811        410        780        750        1110        690

    600        935        456        888        850        1286        785

安装示意图：
