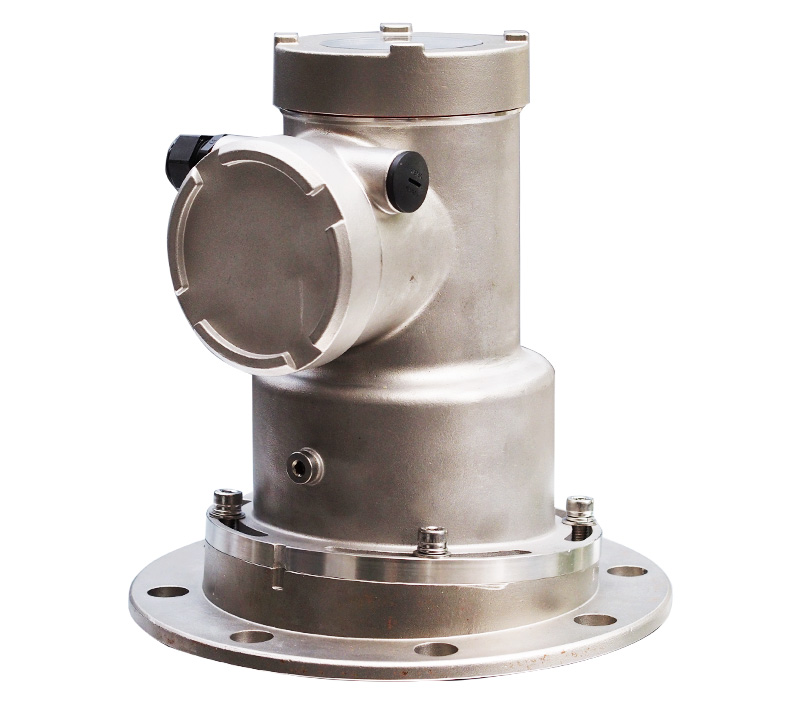

GUL70矿用本安型雷达物位仪

GUL70本安型雷达物位计，采用调频连续波（FMCW）雷达技术原理研制而成。该技术比传统的脉冲式雷达测量技术具有更高的测量精度及稳定性。在高粉尘、高水汽环境，具有非常好的适应性及抗干扰能力。该设备主要用于料仓仓位的测量，现场显示及数据上传等。本设备接口丰富，具有4~20mA电流输出，具有200-1000Hz频率输出，具有RS485数字通讯功能，具有仓位高低限设置及高低电平开关量输出功能。

>工作原理

FMCW调频连续波测量技术区别于传统超声波或脉冲雷达波测量技术，调频连续波雷达料位计是根据调频连续波原理（FMCW），使用线性调频高频信号，雷达料位计高频信号的发射频率随一定时间间隔（扫描频率）线性增加，由于发射频率是随着信号传播的时间变化的，与反射物体距离成比例，由当前发射频率与接收的反射频率的差值获得物位高度。

>技术特性

频率

K-波段（24GHz）

外壳

304不锈钢

最小测量距离

距离法兰末端50cm

显示

图形化LCD液晶显示屏

最大测量距离

70m

法兰

304不锈钢

输出

4~20mA/200~1000Hz/RS485

供电

DC 18V~24V

法兰尺寸

外径240mm；孔距206mm

测量精度

±1%

波束角

11°

重量

约8Kg

>特点

* 高可靠性，高适应性及抗干扰能力，完美适应高粉尘、高水汽环境。

* 现场可通过遥控器进行参数配置；通过RS485接口亦可远程进行参数配置、数据查询及回波曲线调取等。

* 自动虚假回波学习与抑制，滤除虚假干扰，进一步提高测量精度及适应性。
