DZ15LE漏电开关结构组成及技术参数低压漏电保护器工作原理

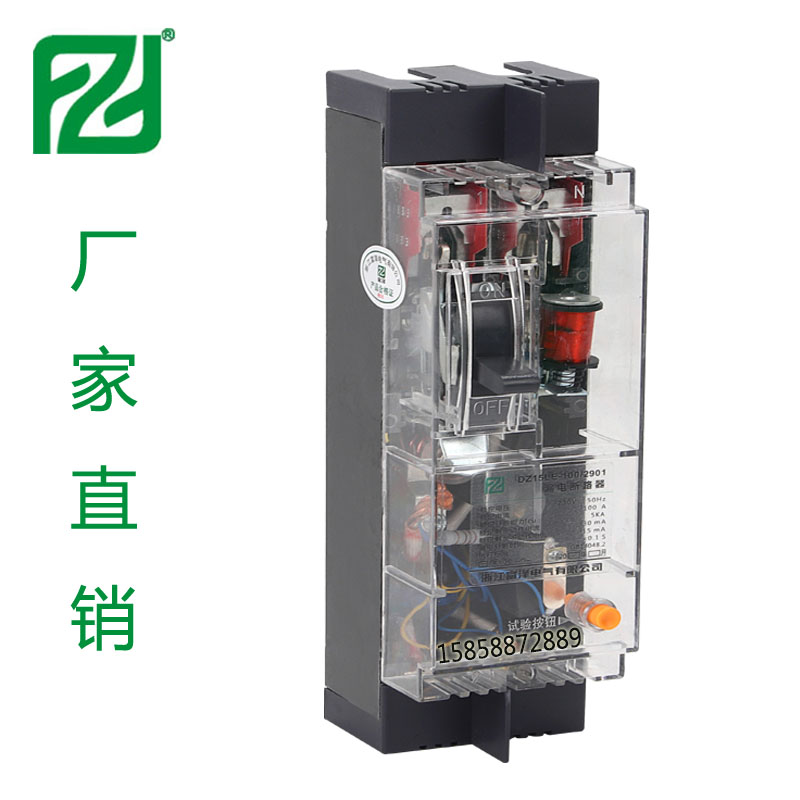

漏电断路器DZ15LE结构特征

由DZ15系列断路器派生，基本结构同DZ15.主要由零序互感器、电子控制漏电脱扣器、电子放大部件、试验装置及带过载和短路保护的断路器构成漏电保护电器。

DZ15LE漏电保护器工作原理：

当被保护电路中有漏电或人身触电时，当漏电流达到整定动作电流值，零序电流互感器的二次绕组就输出一个信号，触发可控硅导通，并通过漏电脱扣器使断路器动作，从而切断电源起到漏电和触电保护功能。当被保护电路中出现过载或短路时，液压式脱扣器完成延时或瞬时脱扣动作而使漏电保护器动作，从而切断电源起到过载或短路保护作用。

注：N极不安装电流脱扣元件，且N极始终接通，不与其它三极一起合分。
