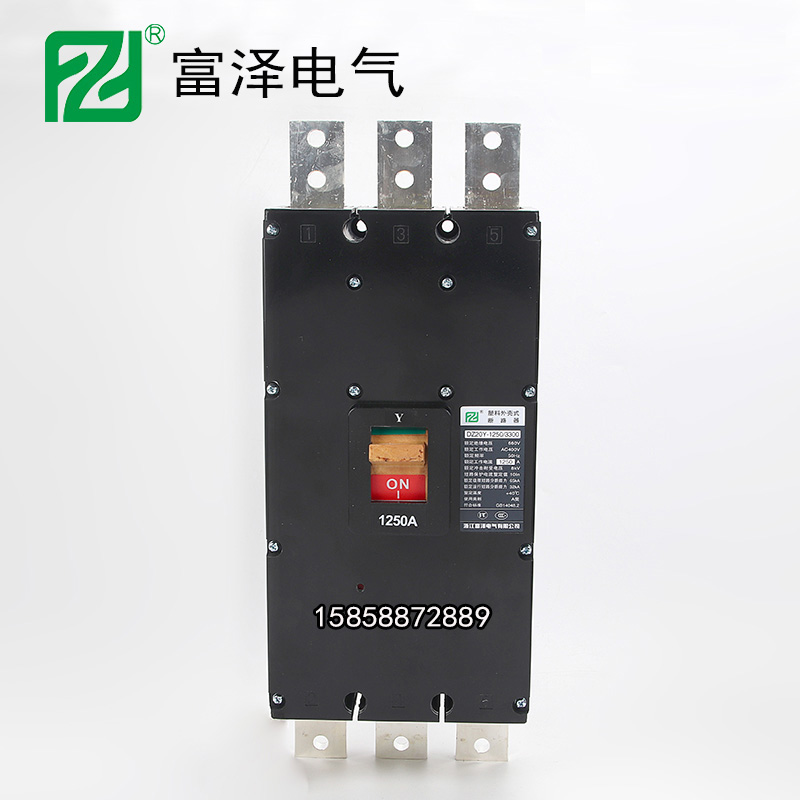

DZ20Y-1250A塑壳断路器3P空气开关结构 低压断路器结构

DZ20断路器结构：

本系列断路器是以Y为基本产品，由绝缘外壳、操作机构、触头系统和过电流脱扣器四个部分组成。断路器的操作机构具有使触头快速合闸和分断的功能。    DZ20四极断路器中性极（N），位于最右侧位置。在分合过程中，中性极规定为闭合时较其它三极先接触，分闸时较其它三极后断开。

DZ20断路器安装：

DZ20断路器应垂直安装，板前接线的断路器允许安装在金属板或金属支架上，但板后接线的断路器一般安装在绝缘底板上。“135”一端接电源，“246”一端接负载。当进线为裸母线时，断路器上方留有不小于200mm安全距离。相间应用绝缘隔开，连接导线的截面积必须与额定电流相适应。
