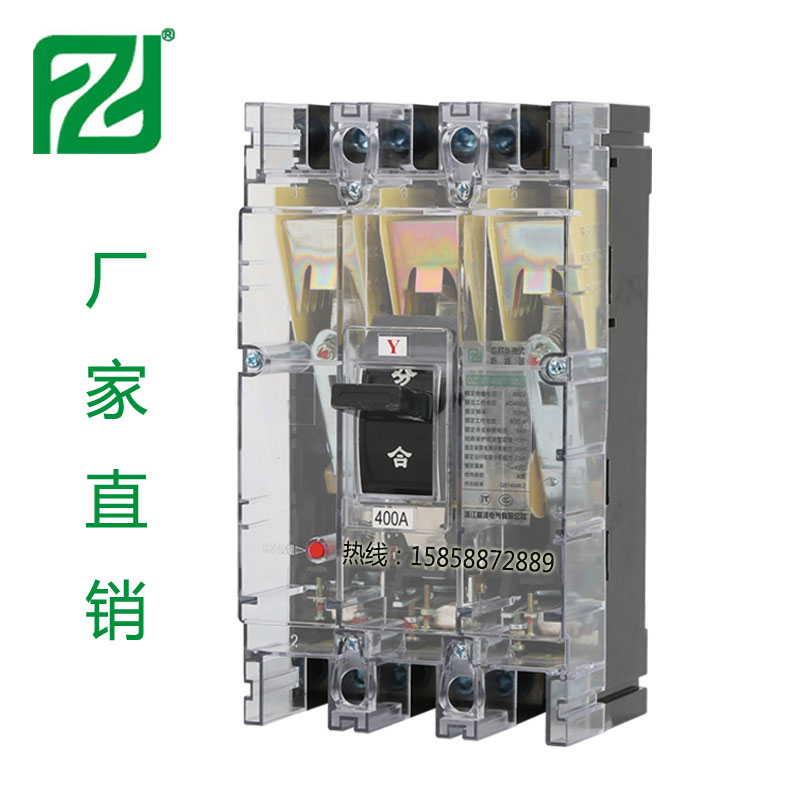

透明低压塑壳断路器DZ20Y-400T/3300

DZ20断路器是以Y型为基本产品，由绝缘外壳、操作机构、触头系统和脱扣器四个部分组成。断路器的操作机构具有使触头快速合闸和分断的功能，其“合”“分”“再扣”和“自由脱扣”位置以手柄位置来区分

 C型、J型和G开型断路器是在Y型的基本产品基础上派生而设计而成（除C型160A外）。J型断路器是将Y型断路器的触头进行结构改进，使之在短路情况下，要机构动作之前，动触头能迅速断开，达到提高通断能力的目的。

 G型断路器是在Y型断路器的底板后串联的一个平行导体组成的斥力限流触头系统，该系列比J型的斥力触头长，断开距离也大，因此能迅速的限流；在正常断开闭合和在脱扣器短路整定保护动作值范围的情况下，均由Y型断路器来完成。一旦在网络中出现大电流或特大短路电流中，断路器的脱扣动作，操作机构使Y型触头分断。斥力限流触头则由于电流的降低或消失而回到闭合状态。

四极断路器中性极（N)不装脱扣元件，位于最右侧位置。在分合过程中，中性极规定为闭合时较其它三极先接触，分闸时校其它三极后断开。

 C型断路器是为满足630KVA及以下变压器电网中的配电分配保护之需要，通过选用经济型材料和简化结构及改进工艺等办法，能够达到较好的经济效果
