BQM-10A220VIIS双控粉尘防爆照明开关

BQM-10A220VIIS双控粉尘防爆照明开关

产品名称：BQM-10防爆照明开关,BHZ51防爆转换开关
第一：产品详情
示例产品:防爆照明开关
别 名：粉尘防爆照明开关，防爆灯具开关
第二：适用环境及用途
1区、2区危险场所。
ⅡA、ⅡB类爆炸性气体环境。
适用于温度组别为T1~T6/T4的环境；
适用于石油采炼、储存、化工、医药、纺织、印染、军工及军事设施等危险环境。
第三：产品特点
壳体采用铝合金压铸成型，表面高压静电喷塑；
结构紧凑，外形美观；
本产品为单极产品；
产品采用增安型结构，内装隔爆型开关；
产品具有防水，防尘等特点；
电缆或钢管布线。
第四：主要技术参数
执行标准：GB3836.1-2000、GB3836.2-2000、GB3836.3-2000、IEC60079
防爆标志：ExdIICT6
额定电压：AC220/50Hz
使用电流：10A
防腐等级：WF1
进线口规格：G3/4"
电缆规格：Φ9mm-Φ14mm

结构概述

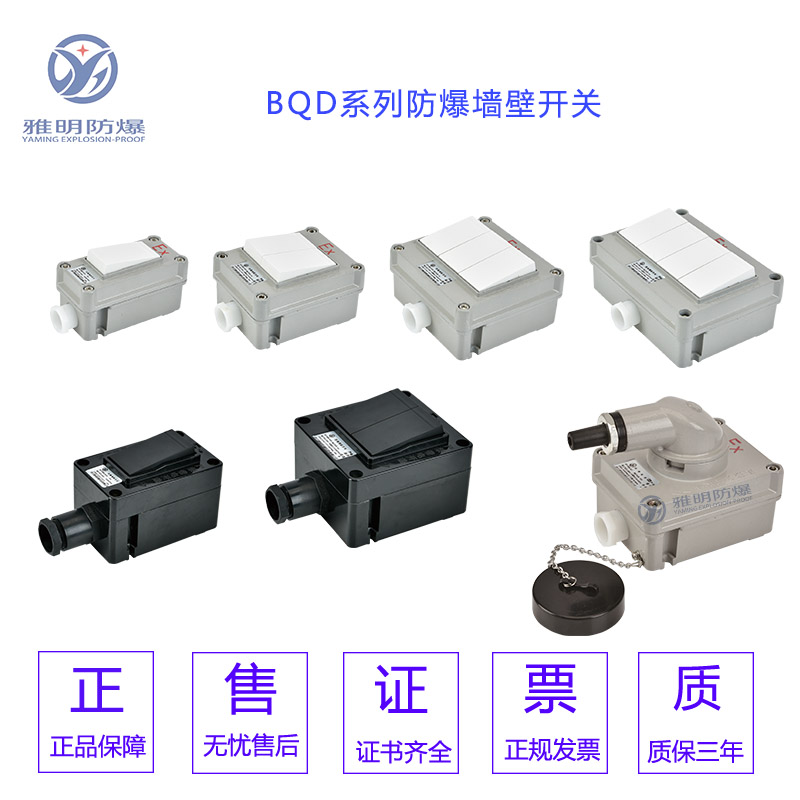

        BQM系列防爆墙壁开关采用铝合金铸造成形，开关芯子采用浇封工艺，表面喷塑，此产品为国内外首创的新型结构产品，替代老型产品旋钮式结构，采用翘板式操作模式操作，产品的接线功能与普通墙壁开关功能相同，产品具有防水，防尘等特点，导线通过引入装置进入接线腔，钢管或电缆布线，电缆布线时须配电缆夹紧密封接头，产品内外均设有接地螺丝，产品上下均有导线通过引入装置，如不要时必须采用实心密封接头封堵。 六、安装、使用和维护

        1.安装前应检查产品铭牌上的基本数据是否符合实际使用条件。       2.无论何种接线均须将引入装置的密封圈压紧，以保证密封性能。        3.使用时应有可靠接地线。       4.在安装及维修时应确保接地腔内电气间隙，爬电距离应符合相关标准要求。

     5.维修时必须断开电源后开盖。     6.所有密封圈在使用维修时若发现老化应及时更换，以确保产品的密封性能。
