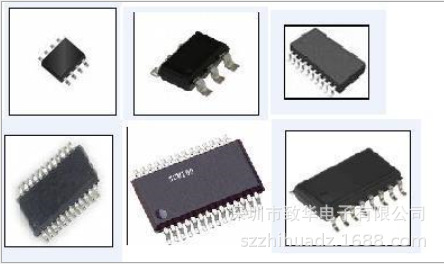

产品展示图：

产品参数：

ZH8F160P 是一款有16通道触发传感器和20个I/O端口的８位MCU. 它是从MCU-ZH8000B发展而来的, MCU-ZH8000B包含8位CPU内核,主程序 OTP ROM, SRAM, TIMER, GPIO 和触发传感器.它通过持续模式提供中断功能和唤醒功能.

特性简介:

微控制器特性简介:

• 典型工作电压： 2.4V~5.5V ；

• 工作频率：20MHz；

• 8位 MCU 内核

• 4K×14 位 OTP ROM

- 支持6级自动堆栈

• 144*8位SRAM,并且128字节分成4段

• ３个双向I/O口(20 I/O 管脚)

- P07-P00 具有唤醒功能, 上拉功能和外部中断功能.

- P17-P10 具有唤醒功能和上拉功能.

- P23-P20 具有唤醒功能,上拉功能和外部中断功能.

• 时钟源

- HRC(32KHz ~8MHz)

- 晶体振荡器 (32768Hz~20MHz)

- LRC(200KHz)

• 6 个中断源:

- TCC 定时器,具有溢出中断功能

- 2 个外部中断

- RTC 定时器,具有溢出中断功能.

- 2个触摸屏中断

• 8位RTC定时器，具有溢出中断功能

• 8位TCC定时器，具有溢出中断功能

• WDT或者TCC的８位预分频器

• 触发传感器

- 16 通道.

- 自有 RC 振荡器.

- 16位定时器,具有溢出中断功能.

- 触摸屏中断具有唤醒功能.

• 内置上电复位(POR)

• 上电定时器 (PWRT)和 振荡起振定时器 (OST)

• 带有RC振荡器的看门狗定时器(WDT)

• 内置低电压复位 (LVR)

• 采用低功率的CMOS技术
