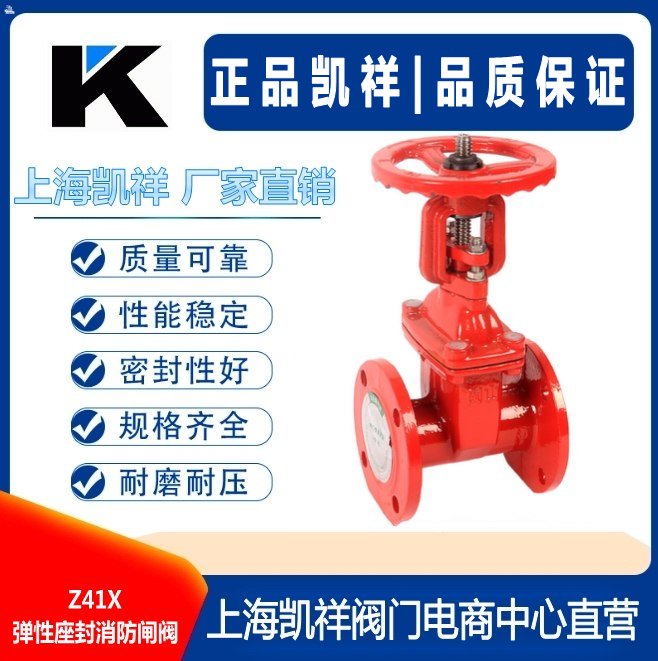

Z41X弹性座封消防闸阀

产品用途：
法兰明杆闸阀采用外置丝杆结构，丝杆旋转并做轴向运动。阀瓣随丝杆上下运动，实现开启和关闭，可直接观察阀门的开度。广泛用于输送流体管道的给排水、消防、空调、水处理、市政、造船、电力、建筑、食品等管道工程作为控制流体作用。
产品特点：
1、流体阻力小，密封面受介质的冲刷和侵蚀小。
2、开闭较省力。
3、介质流向不受限制，不扰流，不降低压力。
4、形体简单，结构长度短，制造工艺性好，适用范围广。
主要部件材料：

序号    主部件    材质

1    阀体    QT450

2    闸板    QT450、丁腈橡胶

3    阀杆    304、2CR13、铜

4    阀盖    QT450

5    密封圈    丁腈橡胶

6    阀杆螺母    QT450、铜

7    手轮    QT450

8    支架    QT450

9    T型螺母    QT450、铜

10    压盖    QT450

11    紧固件    标准件

性能参数：

规格(DN)    50    65    80    100    125    150    200    250    300

中型    阀长度（mm）    178    190    203    229    254    267    292    330    356

阀全闭高度（mm）    320    350    390    430    600    620    770    980    1110

阀全开高（mm）    400    430    500    550    700    800    1000    1180    1390

重型    阀长度（mm）    178    190    203    229    254    267    292    330    356

阀全闭高度（mm）    355    390    450    490    630    655    815    1000    1155

阀全开高（mm）    430    490    550    600    750    830    1050    1270    1500

测试压力（MPa）    壳体    1.5-2.4

密封    1.1-1.76

公称压力    1.0-1.6

适用温度    0-80℃

适用介质    水及弱腐蚀性流体
