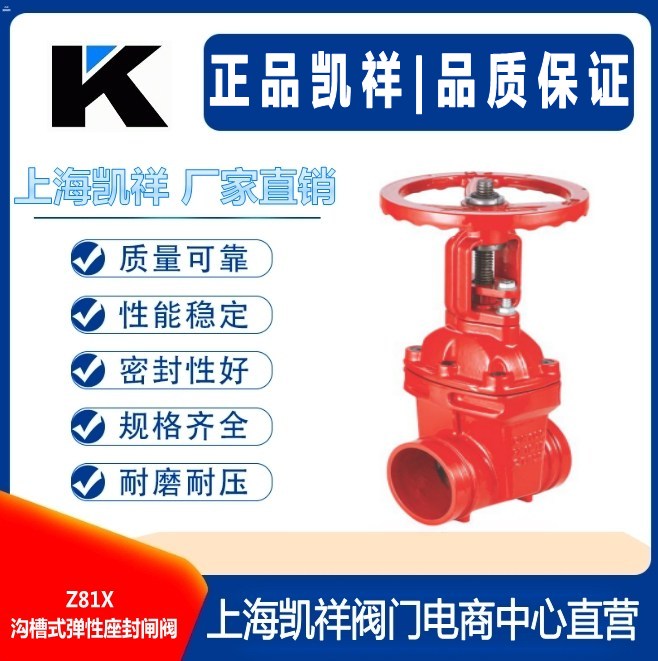

Z81X沟槽式弹性座封闸阀 Z85X沟槽式弹性座封闸阀

产品用途：
沟槽明杆闸阀，除具有其他闸阀的优点之外，并可以较直观阀门开度，启闭迅速可靠，一般安装于距地面较高位置。广泛应用于输送流体管道的给排水、消防、空调、水处理、市政、造船、电力、建筑、食品等管道工程作为控制流体作用。
产品特点：
1、明杆沟槽闸阀的结构简单、紧凑、工作效率高。
2、阀盖与阀体之间采用自密封的设计结构，在一定的介质压力范围，产生的压力越大，密封就会越紧。
3、采用特殊的工艺方式将阀芯与球墨铁骨架紧密的连接为一体，确保在长时间的使用下与介质的冲击下不会出现松脱的现象，避免出现控制失效的现象。
4、采用球墨铸铁的材质制造的，因此相对于传统闸阀来得更轻便，便于安装与维修。
主要部件材料：

序号    主部件    材质

1    阀体    QT450

2    闸板    QT450、丁腈橡胶

3    阀杆    304、2CR13、铜

4    阀盖    QT450

5    密封圈    丁腈橡胶

6    阀杆螺母    QT450、铜

7    手轮    QT450

8    支架    QT450

9    压盖    QT450

10    T型螺母    QT450、铜

11    紧固件    标准件

性能参数：

规格(DN)    50    65    80    100    125    150    200

阀长度（mm）    178    190    203    229    254    267    292

阀高度（mm）    310    340    405    450    570    610    775

测试压力（MPa）    壳体    1.5-2.4

密封    1.1-1.76

公称压力    1.0-1.6

适用温度    0-80℃

适用介质    水及弱腐蚀性流体

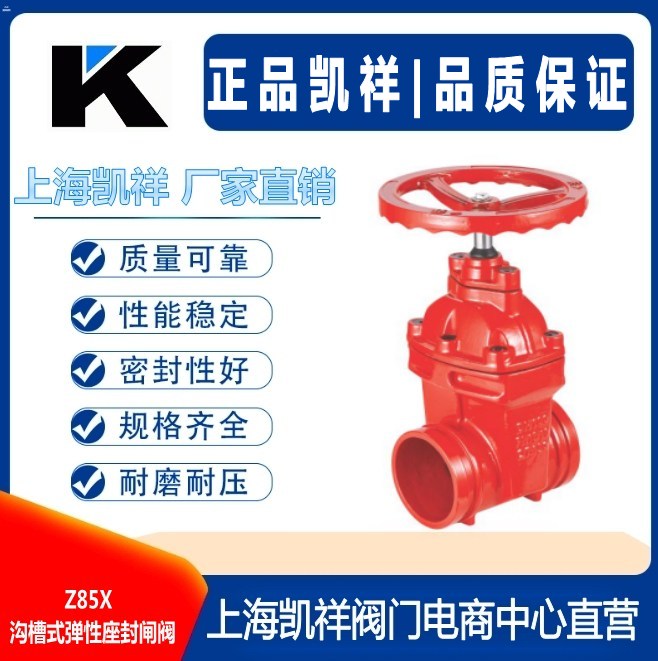

产品用途：
用于截断、接通、调节管路中的介质，具有良好的流体控制特性和关闭密封性能，广泛应用于输送流体管道的给排水、消防、空调、水处理、市政、造船、电力、建筑、食品等管道工程作为控制流体作用。
产品特点：
该阀利用弹性闸板产生微量弹性变形的补偿作用达到良好的密封效果，该阀具有开关轻巧、密封可靠、弹性记忆佳及使用寿命长等显著优点。
主要部件材料：

序号    主部件    材质

1    阀体    QT450

2    闸板    QT450、丁腈橡胶

3    阀杆    304、2CR13、铜

4    阀盖    QT450

5    密封圈    丁腈橡胶

6    手轮    QT450

7    压盖    QT450

8    T型螺母    QT450、铜

9    止推垫    A3、铜

10    紧固件    标准件

性能参数：

规格(DN)    50    65    80    100    125    150    200

阀长度（mm）    145    155    165    180    190    215    250

阀高度（mm）    255    280    320    380    465    500    620

测试压力（MPa）    壳体    1.5-2.4

密封    1.1-1.76

公称压力    1.0-1.6

适用温度    0-80℃

适用介质    水及弱腐蚀性流体
