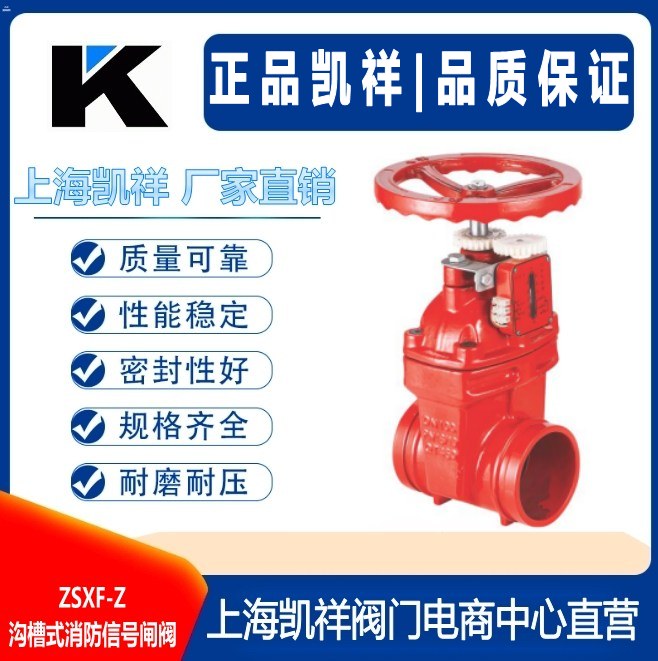

ZSXF-Z沟槽式消防信号闸阀

产品用途：
阀门手轮下方装有信号器及推动机构。当转动手轮启闭阀门时，通过阀杆螺纹部分与螺母的啮合运动，使信号器显示闸板的相对位置向监控中心输出 “开” “关”的电信号。
产品特点：
沟槽消防信号闸阀具有结构紧凑，密封性能好，使用寿命长，操作方便，阀门的启闭状态能近距离读数，远距离电信号显示。
主要部件材料：

序号    主部件    材质

1    阀体    QT450

2    闸板    QT450、丁腈橡胶

3    阀杆    304、2CR13、铜

4    阀盖    QT450

5    密封圈    丁腈橡胶

6    手轮    QT450

7    压盖    QT450

8    T型螺母    QT450、铜

9    信号器    组合件

10    止推垫    A3、铜

11    紧固件    标准件

性能参数：

规格(DN)    50    65    80    100    125    150    200

阀长度（mm）    145    155    165    180    190    215    250

阀高度（mm）    255    280    320    380    465    500    620

测试压力（MPa）    壳体    1.5-2.4

密封    1.1-1.76

公称压力    1.0-1.6

适用温度    0-80℃

适用介质    水及弱腐蚀性流体
