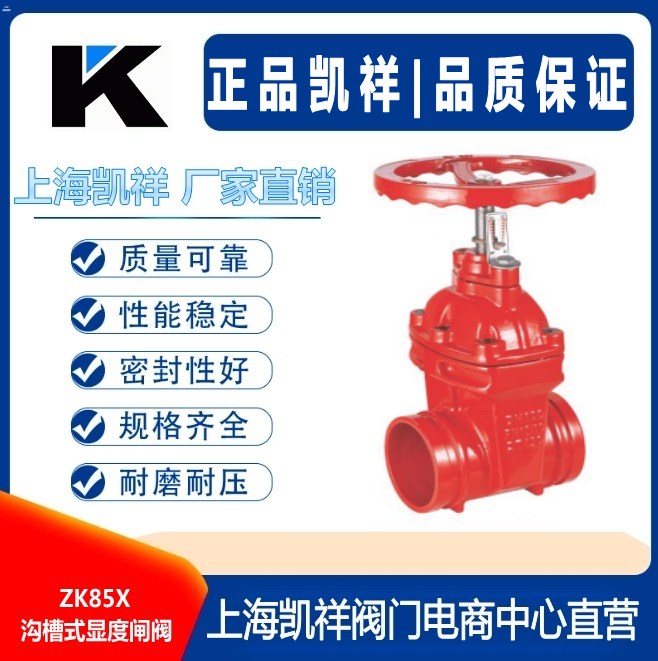

ZK85X沟槽式显度闸阀

产品用途：
以球墨铸铁为主要材质，阀体采用球磨铸造而成，阀板为球墨铸铁外衬橡胶，质量可靠，以外观更加美观，而且价格更优，又具备与管件连接所需求的快捷性。可广泛用于输送流体管道的给排水、消防、空调、水处理、市政、造船、电力、建筑、食品等管道工程作为控制流体作用。
产品特点：
是一种显示启闭程度的暗杆闸阀，固定刻度牌与箱体固定连接，固定刻度牌上标有刻度，指针内齿圈上固定有指针，指针随指针内齿圈转动与固定刻度盘配合，指示开闭程度。
主要部件材料：

序号    主部件    材质

1    阀体    QT450

2    闸板    QT450、丁腈橡胶

3    阀杆    304、2CR13、铜

4    阀盖    QT450

5    密封圈    丁腈橡胶

6    压盖    QT450

7    手轮    QT450

8    T型螺母    QT450、铜

9    指针    铜

10    刻度牌    铝、不锈钢

11    止推垫    A3、铜

12    紧固件    标准件

性能参数：

规格(DN)    50    65    80    100    125    150    200

阀长度（mm）    145    155    165    180    190    215    250

阀高度（mm）    265    280    320    380    465    500    620

测试压力（MPa）    壳体    1.5-2.4

密封    1.1-1.76

公称压力    1.0-1.6

适用温度    0-80℃

适用介质    水及弱腐蚀性流体
