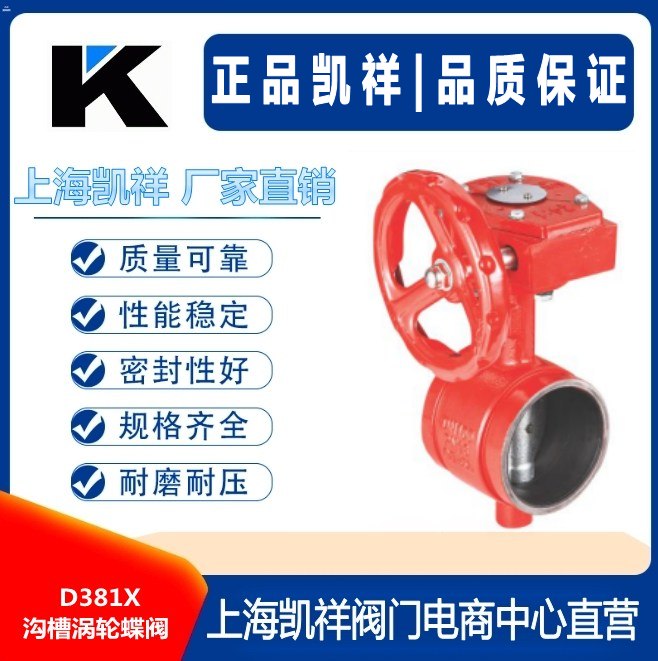

D381X沟槽涡轮蝶阀 D81X沟槽手柄蝶阀

产品用途：
D381X沟槽涡轮蝶阀处于完全开启位置时，涡轮厚度是介质流经阀体时唯一的阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性。该阀广泛应用于输送流体管道的给排水，消防、空调、水处理、市政、造船等管道工程作为控制流体作用。两端用卡箍连接于流体管道中，与以往的法兰连接或对夹连接相比，大大节省了制造材料，遵循我国节能减排战略方针政策。安装方便、快捷、牢固可靠等。
安装注意事项：
1、传动结构、手轮以及手柄是不能作吊起来使用，在搬运时，请勿碰撞。
2、通常是垂直安装，就是将阀杆处于垂直位置，而手轮位于顶部。
3、带有旁通阀的在开启使用前应该将旁通阀打开。
4、若经常使用的话，至少每个月要进行清洗润滑一次。
5、在安装带有传动结构的必须按照使用说明书上的规定进行安置。
6、连接配件时要紧密牢固，安装的位置与高度也要符合设计的标准要求。
主要部件材料：

序号    主部件    材质

1    阀体    QT450

2    蝶板    QT450

3    阀杆    不锈钢

4    密封圈    丁腈橡胶

5    涡轮头    QT450

6    手轮    QT450

7    阀轴    不锈钢

8    紧固件    标准件

性能参数：

规格(DN)    50    65    80    100    125    150    200

中型    阀长度（mm）    80    80    80    100    110    110    250

测试压力（MPa）    壳体    1.5-2.4

密封    1.1-1.76

公称压力    1.0-1.6

适用温度    0-80℃

适用介质    水及弱腐蚀性流体

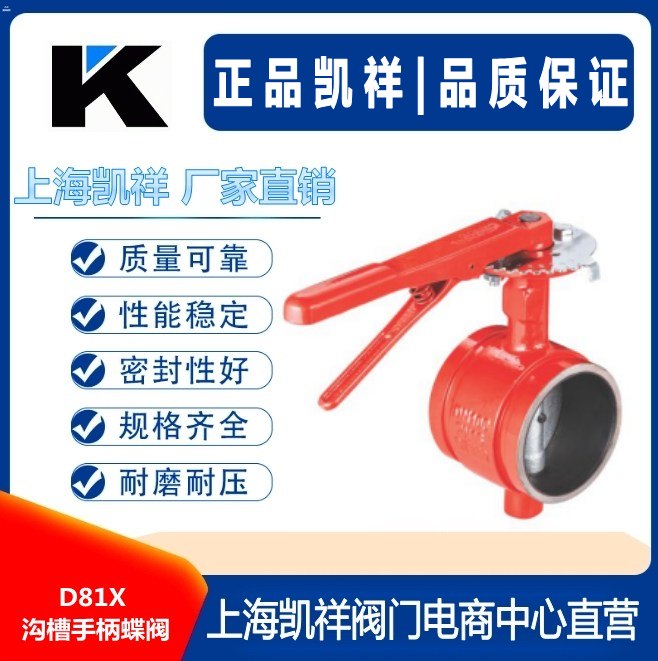

产品用途：
D81X沟槽手柄蝶阀既有良好的密封性，又具备与管件连接所需求的快捷性。沟槽手柄蝶阀的手柄与安装在阀体上的流量盘相互配合，来控制流体的流量。可广泛应用于给排水，消防、建筑、食品、电力、水处理、市政、造船等管路上作为控制流体作用。
安装注意事项：
1、传动结构、手轮以及手柄是不能作吊起来使用，在搬运时，请勿碰撞。
2、通常是垂直安装，就是将阀杆处于垂直位置，而手轮位于顶部。
3、带有旁通阀的在开启使用前应该将旁通阀打开。
4、若经常使用的话，至少每个月要进行清洗润滑一次。
5、在安装带有传动结构的必须按照使用说明书上的规定进行安置。
6、连接配件时要紧密牢固，安装的位置与高度也要符合设计的标准要求。
主要部件材料：

序号    主部件    材质

1    阀体    QT450

2    蝶板    QT450

3    阀杆    不锈钢

4    密封圈    丁腈橡胶

5    涡轮头    QT450

6    手轮    QT450

7    阀轴    不锈钢

8    紧固件    标准件

性能参数：

规格(DN)    50    65    80    100    125    150    200

中型    阀长度（mm）    80    80    80    100    110    110    250

测试压力（MPa）    壳体    1.5-2.4

密封    1.1-1.76

公称压力    1.0-1.6

适用温度    0-80℃

适用介质    水及弱腐蚀性流体
