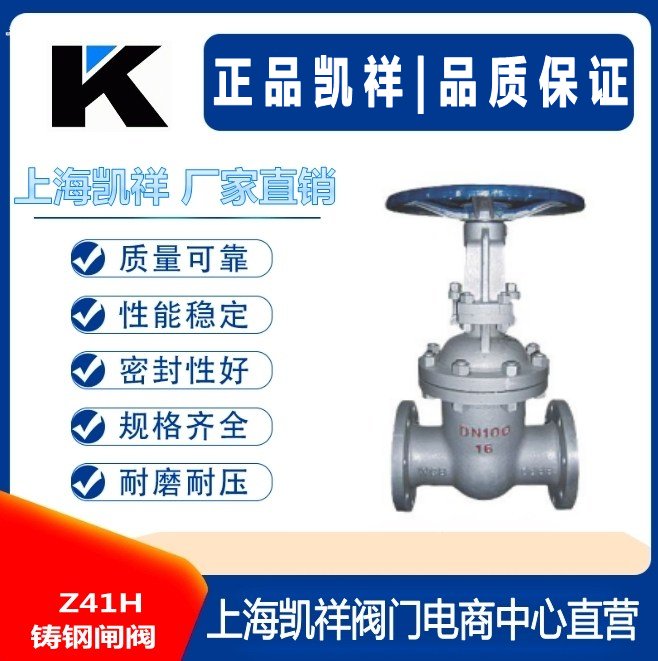

Z41H铸钢闸阀
2021-10-22 11:17:01让卖家联系我
铸钢闸阀产品简述：
铸钢闸阀是以碳素钢铸造的楔式闸阀，密封面有一定的自密封能力，它的阀芯靠介质压力紧紧地与阀座密封面接触，达到严密不漏。楔形闸阀的阀芯斜度一般为3~6度，当强制关闭过量或温度变化较大的阀芯容易卡死。铸钢闸阀是常用的截断阀之一，主要用来接通或截断管路中的介质，不适用于调节介质流量。铸钢闸阀适用的压力、温度及口径范围很大，尤其适用于中、大口径的管道。 密封面采用石棉石墨或柔性石墨，工作温度≤425℃，操作方式有手动、齿轮传动、电动、气动等，适用于水、蒸汽、油品介质管路中。
铸钢闸阀产品特点：
1、结构紧凑、设计合理、阀门刚性好、通道流畅，流量系数小。
2、闸阀密封面采用不锈钢和硬质合金，使用寿命长。
3、采用柔性石墨填料、密封可靠，操作轻便灵活。
4、驱动方式为手动、气动、电动、齿轮传动。
5、闸阀结构形式为弹性楔式单闸板、刚性楔式单闸板双闸板型式。
铸钢闸阀主要性能：
试验压力
(Mpa)
公称压力(Mpa) 压力级(class) JIS(Mpa)
1.6 2.5 4.0 6.4 10.0 150 300 600 10K 20K
强度试验 2.4 3.8 6.0 9.6 15.0 3.1 7.8 15.3 2.4 3.8
密封试验 1.8 2.8 4.4 7.0 11.0 2.2 5.6 11.2 1.5 2.8
气密试验 0.5～0.7
铸钢闸阀适用范围：
壳体材料 适用介质 适用温度（℃）
碳素钢（C型） 水、蒸汽、油品 ≤425
铬镍钛钢（P型） 硝酸类 ≤200
铬镍钼钛钢（R型） 醋酸类 ≤200
铬钼钢（I型） 水、蒸汽、油品 ≤550
铸钢闸阀主要外形尺寸:
RF Z41H Z41Y Z41W
DN L D D1 D2 b f z×ød H D0 重量 / kg
15 130 95 65 45 14 2 4×ø14 175 200 4
20 150 105 75 55 14 2 4×ø14 180 200 5
25 160 115 85 65 14 2 4×ø14 210 200 6
32 180 135 100 78 16 2 4×ø18 210 200 7
40 200 145 110 85 16 3 4×ø18 350 200 19
50 250 160 125 100 16 3 4×ø18 358 240 29
65 265 180 145 120 18 3 4×ø18 375 240 33
80 280 195 160 135 20 3 8×ø18 433 280 45
100 300 215 180 155 20 3 8×ø18 502 320 63
125 325 245 210 185 22 3 8×ø18 612 360 108
150 350 280 240 210 24 3 8×ø23 676 360 134
200 400 335 295 265 26 3 12×ø23 820 400 192
250 450 405 355 320 30 3 12×ø25 969 450 273
300 500 460 410 375 30 4 12×ø25 1142 560 379
350 550 520 470 435 34 4 16×ø25 1280 640 590
400 600 580 525 485 36 4 16×ø30 1452 640 850
450 650 640 585 545 40 4 20×ø30 1541 720 907
500 700 705 650 608 44 4 20×ø34 1676 720 958
600 800 840 770 718 48 5 20×ø41 1874 800 1112
