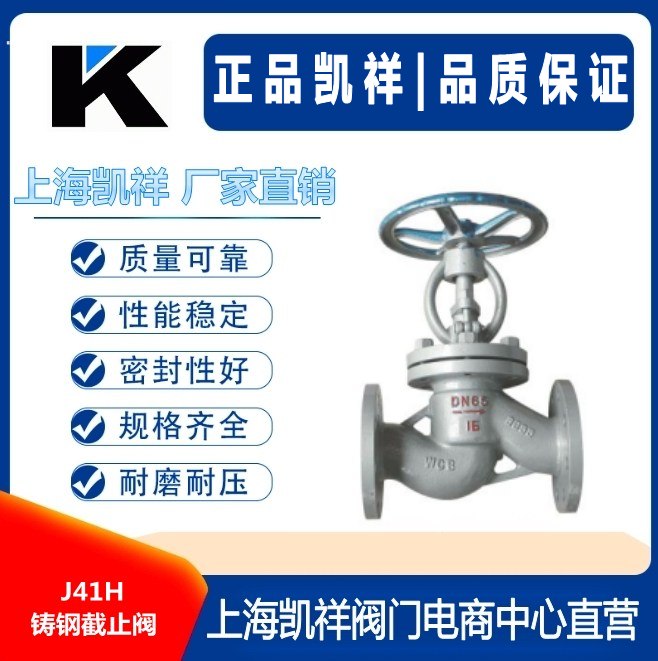

J41H铸钢截止阀

主要用途：
   J41H铸钢截止阀适用于公称压力PN1.6～16MPa，工作温度0～425℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。驱动方式有手动、齿轮传动、电动、气动等。J41H铸钢法兰截止阀的启闭件是圆柱形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。国标截止阀只适用于全开和全关，一般不用来调节流量，定做时允许作调节和节流。型号： J41H-16C（铸钢）、J41H-16P（304）、J41H-16R（316）、J41H-25C、J41H-40C、J41H-64C、J41H-64P、J41H-64R。
产品特点：
1、结构简单，制造和维修比较方便；
2、工作行程小，启闭时间短；
3、密封性好，密封面间磨擦力小，寿命较长。
主要零件材料：

主要零件名称    材料

阀体、阀盖、阀瓣    WCB

阀座密封面    D577

闸板密封面    507Mo

阀杆    2Cr13

阀杆螺母    ZCuAl9Mn2

填料    柔性石墨

中法兰垫片    不锈钢缠绕式

中法兰连接螺柱    35CrMo

手轮    QT450-10

主要技术参数：

公称压力
(MPa)    试验压力 (HPa)    适用介质    适用温度℃

壳体    密封    低压密封

(液体)    (气)

J41H-16C    2.4    1.76    0.6    水、蒸汽、油品    -29℃～425℃

J41H-25C    3.75    2.75

J41H-40C    6    4.4

J41H-64C    9.6    7.04

J41H-100C    15.0    11.0

主要外形尺寸：

1.6MPa    DN    L    D    D1    D2    b    n-Φd    H    D0

J41H-16C
     10    130    90    60    40    14    4-Φ14    198    120

15    130    95    65    45    14    4-Φ14    218    120

20    150    105    75    55    14    4-Φ14    258    140

25    160    115    85    65    14    4-Φ14    275    140

32    180    135    100    78    16    4-Φ18    280    160

40    200    145    110    85    16    4-Φ18    330    180

50    230    160    125    100    16    4-Φ18    350    200

65    290    180    145    120    18    4-Φ18    370    280

80    310    195    160    135    20    8-Φ18    400    280

100    350    215    180    155    20    8-Φ18    415    320

125    400    245    210    185    22    8-Φ18    460    360

150    480    280    240    210    24    8-Φ23    510    450

200    600    335    295    265    26    12-Φ23    710    500

250    650    405    335    320    30    12-Φ25    786    550

300    750    460    410    375    30    12-Φ25    925    600
