D343H法兰式金属硬密封蝶阀

2021-10-22 11:19:42让卖家联系我

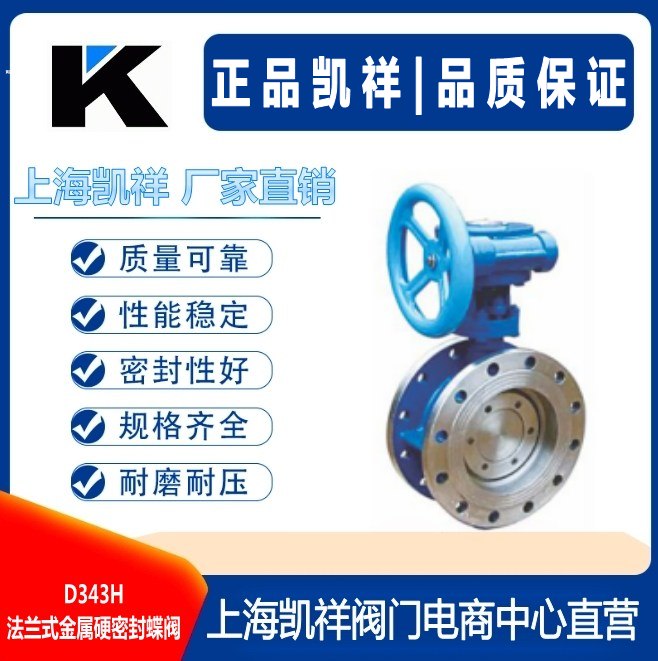

D343H法兰式金属硬密封蝶阀


产品概述:
法兰式多层次金属硬密封蝶阀除保留原有蝶阀具有的结构紧凑,体积小,重量轻,操作方便,性能可靠,维修简单外,还具有抗老化,抗辐射,经久耐用,寿命长,耐高温耐高压,应用范围广等特点。广泛应用于热力管道,锅炉辅机系统,石油化工和冶金行业中,用来切断和调节各种非腐蚀性和腐蚀性介质。
产品特点:
由于本产品蝶阀采用的三维偏心原理设计,使密封面的空间运动轨迹达到理想化,密封面互相之间无摩擦、无干涉、加之密封材料选择得当,从而使蝶阀的密封性,耐腐蚀性、耐高温性和耐磨性得到了可靠的保证,其主要特点如下:
1、开启力矩小,灵活方便,省力节能。
2、三维偏心结构,使蝶板越关越紧,其密封性能可靠,达到无泄漏。
3、耐高压、耐腐蚀、耐磨损、使用寿命长等。
技术参数:

公称通径    DN(mm)    50~1200

公称压力    PN(MPa)    0.6    1.0    1.6    2.5    4.0

试验压力    强度试验    0.9    1.5    2.4    3.75    6.0

密封试验    0.66    1.1    1.76    2.75    4.4

气密封试验    0.6    0.6    0.6    0.6    0.6

适用介质    水、蒸气、油品、酸类腐蚀性等。

适用温度    碳钢 :-29℃~600℃ 不锈钢-40℃~600℃

主要零件材质:

零件名称    材料

阀体    铸铁、铸钢、不锈钢、铬钼钢、合金钢

蝶板    铸钢、合金钢(镀硬铬)、不锈钢、铬钼钢

密封圈    不锈钢、聚内脂、抗磨材料

阀杆    2Cr13、1Cr13不锈钢、铬钼钢

填料    柔性石墨

主要外形尺寸PN0.6~1.0MPa

公称通径    结构长度
标准值    外形尺寸(参考值)    连接尺寸(标准值)    重量 (kg)

H    H1    A1    B1    PN0.6MPa    PN1.0MPa

毫米    英寸    L    D1    Z-d    D1    Z-d

50    2    43    112    625    245    72    110    4-14    125    4-18    11

65    21/2    46    115    625    245    72    130    4-14    145    4-18    12

80    3    49    120    645    245    72    150    4-18    160    8-18    14

100    4    56    138    675    355    92    170    4-18    180    8-18    16

125    5    64    164    715    355    92    200    8-18    210    8-18    26

150    6    70    175    800    355    92    225    8-18    240    8-22    28

200    8    71    208    850    250    170    280    8-18    295    8-22    44

250    10    76    243    925    250    170    335    12-18    350    12-22    68

300    12    83    283    1035    450    220    395    12-22    400    12-22    85

350    14    92    310    1070    450    220    445    12-22    460    16-22    121

400    16    102    340    1190    450    220    495    16-22    515    16-22    140

450    18    114    380    1250    650    280    550    16-22    565    20-26    190

500    20    127    410    1290    650    280    600    20-22    620    20-26    260

600    24    154    470    1455    850    380    705    20-26    725    20-30    380

700    28    165    550    1585    850    380    810    24-26    840    24-30    450

800    32    190    640    1700    1250    380    920    24-30    950    24-33    650

900    36    203    710    1965    1250    380    1020    24-30    1050    28-33    830

1000    40    216    770    2015    1250    380    1120    28-30    1160    28-36    1050

1200    48    254    890    2250    1250    380    1340    32-33    1380    32-39    1400

用户注意:表中H1、H2、H3尺寸均可根据用户需要加长(长杆蝶阀),若需特殊材料定货
主要外形尺寸PN1.6~2.5MPa

公称通径    结构长度
标准值    外形尺寸(参考值)    连接尺寸(标准值)    重量 (kg)

H    H1    A1    B1    PN0.6MPa    PN1.0MPa

毫米    英寸    L    D1    Z-d    D1    Z-d

50    2    43    112    625    245    72    125    4-14    125    4-18    11

65    21/2    46    115    625    245    72    145    4-14    145    8-18    12

80    3    49    120    645    245    72    160    8-18    160    8-18    15

100    4    56    138    675    355    92    180    8-18    190    8-22    17

125    5    64    164    715    355    92    210    8-18    220    8-26    27

150    6    70    175    800    355    92    240    8-22    250    8-26    29

200    8    71    208    850    250    170    295    12-22    310    12-26    45

250    10    76    243    925    250    170    355    12-26    370    12-30    69

300    12    83    283    1035    450    220    410    12-26    430    16-30    86

350    14    92    310    1070    450    220    470    16-26    490    16-33    122

400    16    102    340    1190    450    220    525    16-30    550    16-36    141

450    18    114    380    1250    650    280    585    20-30    600    20-36    191

500    20    127    410    1290    650    280    650    20-33    660    20-36    260

600    24    154    470    1455    850    380    770    20-36    770    20-39    380

700    28    165    550    1585    850    380    840    24-36    875    24-42    450

800    32    190    640    1700    1250    380    950    24-39    990    24-48    650

900    36    203    710    1865    1250    380    1050    28-39    1090    28-48    830

1000    40    216    770    2015    1250    380    1170    28-42    1210    28-56    1050

1200    48    254    890    2250    1250    380    1390    32-48    1420    32-56    1400

用户注意:表中H1、H2、H3尺寸均可根据用户需要加长(长杆蝶阀),若需特殊材料定货
主要外形尺寸PN4.0MPa

公称通径    结构长度 标准值    外形尺寸(参考值)    连接尺寸 标准值

H    H1    A1    B1    PN40MPa

毫米    英寸    L    D1    Z-d

50    2    43    112    625    250    170    125    4-14

65    21/2    46    115    625    250    170    145    8-18

80    3    49    120    645    250    170    160    8-18

100    4    56    138    675    250    170    190    8-22

125    5    64    164    715    450    220    220    8-26

150    6    70    175    800    450    220    250    8-26

200    8    71    208    850    450    220    320    12-30

250    10    76    243    925    450    280    385    12-33

300    12    83    283    1035    650    280    450    16-33

350    14    92    310    1070    650    280    510    16-36

400    16    102    340    1190    650    280    585    16-39

450    18    114    380    610    20-39

500    20    127    410    670    20-42
