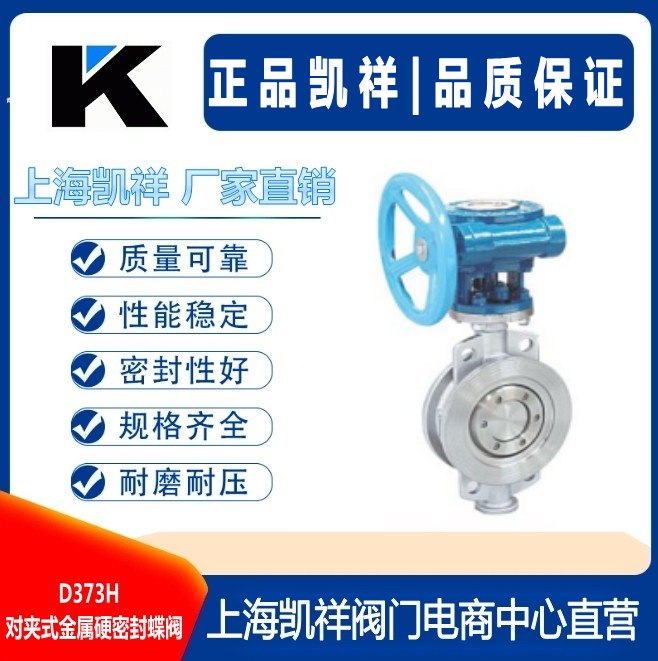

D373H对夹式金属硬密封蝶阀
2021-10-22 11:20:25让卖家联系我
D373H对夹式金属硬密封蝶阀概述：
对夹式金属硬密封蝶阀我公司引进能够国外先进技术的基础上，采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于介质温度≤425℃的治金 、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。该阀采用三偏心结构，阀座与碟板密封面均采用不同硬度和不锈钢制作，具有良好的耐腐蚀性，使用寿命长，本阀军邮双向密封功能，产品符合国家GB/T13927-92阀门压力试验标准。
蜗轮蝶阀 型号：D373H 蜗轮蝶阀 公称通径：50MM-2600MM 蜗轮蝶阀 使用压力：1.6MPA -2.5MPA
蜗轮蝶阀 连接方式：对夹式 蜗轮蝶阀 形式： 蜗轮 蜗轮蝶阀 主要功能：起开关作用
蜗轮蝶阀 使用介质：水 油品 蒸汽 蜗轮蝶阀 材质：铸钢 不锈钢 蜗轮蝶阀 标准：机械部标准或定做非标
D373H对夹式金属硬密封蝶阀特点：
1、本阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能。
2、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良
3、的密封性能，具有耐腐蚀,使用寿命长等特点。
4、碟板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长．
5、大规格蝶板采用绗架结构，强度高，过流面积大，流阻小。
6、本阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。
7、动装置可以多工位（旋转90°或180°）安装，便于用户使用。
D373H对夹式金属硬密封蝶阀外形尺寸：
公称
通径
DN 外形尺寸 连接尺寸
L H D373H PN0.6MPa PN1.0MPa
H1 A1 B1 D1 Z-d D1 Z-d
50 43 112 350 180 200 110 4-14 125 4-18
65 46 115 370 180 200 130 4-14 145 4-18
80 64 120 380 180 200 150 4-18 160 8-18
100 64 138 420 180 200 170 8-18 180 8-18
125 70 164 460 180 200 200 8-18 210 8-18
150 76 175 555 270 280 225 8-18 240 8-22
200 89 208 605 270 280 280 12-18 295 8-22
250 114 243 680 270 280 335 12-22 350 12-22
300 114 283 800 380 420 395 12-22 400 12-22
350 127 310 835 380 420 445 16-22 460 16-22
400 140 340 915 450 470 495 16-22 515 16-26
450 152 380 960 480 490 550 16-22 565 20-26
500 152 410 1020 480 490 600 20-22 620 20-26
600 178 470 1225 480 490 705 20-26 725 20-30
700 229 550 1355 640 660 810 24-26 840 24-30
800 241 640 1470 640 660 902 24-30 950 24-33
900 241 710 1545 750 860 1020 24-30 1050 28-33
1000 300 770 1795 850 900 1120 28-30 1160 28-36
1200 360 890 1965 850 900 1340 32-33 1380 32-39
D(3、6、9）73H-(16、25)C、P、R、V对夹式硬密封蝶阀
公称
通径
DN 外形尺寸 连接尺寸
L H D373H PN0.6MPa PN1.0MPa
H1 A1 B1 D1 Z-d D1 Z-d
50 43 112 350 180 200 125 4-18 125 4-18
65 46 115 370 180 200 145 4-18 145 8-18
80 49 120 380 180 200 160 8-18 160 8-18
100 56 138 420 180 200 180 8-18 190 8-22
125 64 164 460 180 200 210 8-18 220 8-26
150 70 175 555 270 280 240 8-22 250 8-26
200 71 208 605 270 280 295 12-22 310 12-26
250 76 243 680 270 280 335 12-26 370 12-30
300 83 283 825 380 420 410 12-26 430 16-30
350 92 310 900 380 420 470 16-26 490 16-33
400 102 340 980 450 470 525 16-30 550 16-36
450 114 380 1030 480 490 585 20-30 600 20-36
500 127 410 1105 480 490 650 20-33 660 20-36
600 154 470 1310 480 490 770 20-36 770 20-39
700 165 550 1435 640 660 840 24-36 875 24-42
800 190 640 1605 640 660 950 24-39 990 24-48
900 203 710 1745 750 860 1050 28-39 1090 28-48
1000 216 770 1885 850 900 1170 28-42 1210 28-56
1200 254 890 2105 850 900 1390 32-48 1420 32-56
D(3、6、9）73H-(40)C、P、R、V对夹式硬密封蝶阀
公称
通径
DN 外形尺寸 连接尺寸
L H D373H PN4.OMPa
H1 A1 B1 D1 Z-d
50 43 112 350 A1 B1 D1 Z-d
65 46 115 370 180 200 125 4-18
80 49 120 380 180 200 145 8-18
100 56 138 420 180 200 160 8-18
125 64 164 460 180 200 190 8-22
150 70 175 555 180 200 220 8-26
200 71 208 605 270 280 250 8-26
250 76 243 680 270 280 320 12-30
300 83 283 825 270 280 385 12-33
350 92 310 900 380 420 450 16-33
400 102 340 980 380 420 510 16-36
450 114 380 1030 450 470 585 16-39
500 127 410 1105 480 490 610 20-39
