Z41X弹性座封闸阀

2021-10-22 11:25:42让卖家联系我

Z41X弹性座封闸阀

一、Z41X弹性座封闸阀概述:
  Z41X弹性座封闸阀除具有弹性座封座封闸阀的优点之外,并可以较直观显气动阀门开度。启闭迅速可靠,故常应用于消防及工业系统。一般安装于距地面较高位置。
二、Z41X弹性座封闸阀技术参数:

公称压力    1.0~2.5MPa

公称通径    50~600mm

工作温度    0~80℃

适用介质    水、油、气等

法兰标准    GB/T17241.6GB9113

试验标准    GB13927API598

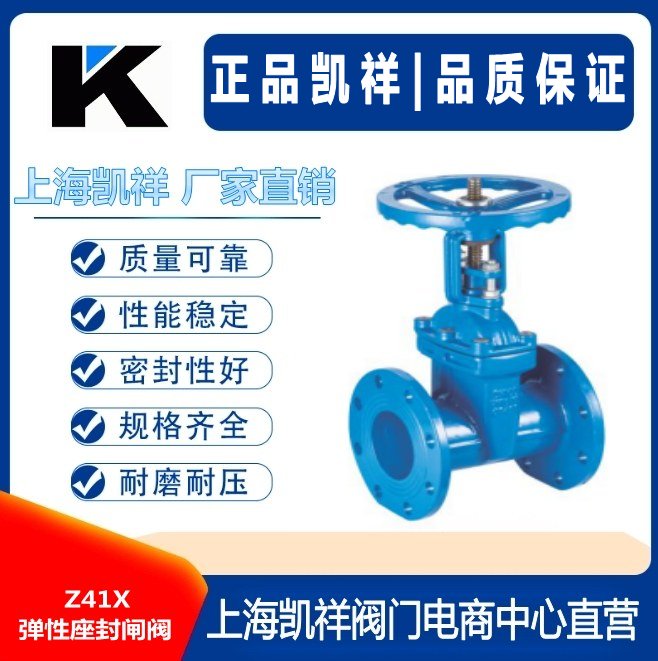

三、Z41X弹性座封闸阀产品实拍图:

四、Z41X弹性座封闸阀主要零部件材料:

NO.    零件名称    材质

1    手轮    可锻铸铁

2    阀杆螺母    铜合金

3    支架    碳铸铁、球墨铸铁、铸钢

4    压盖    球墨铸铁、铸钢

5    密封圈    丁腈橡胶、三元乙丙

6    阀杆    不锈钢

7    中口垫    丁腈橡胶、三元乙丙

8    闸阀    球墨铸铁+三元乙丙或丁腈橡胶

9    阀体    灰铸铁、球墨铸铁、铸钢

五、Z41X弹性座封闸阀主要性能参数:

压力等级    1.0MPa、1.6MPa、2.5MPa

阀体耐压    1.5MPa、2.4MPa、3.75MPa

密封试验    1.1MPa、1.76MPa、2.75MPa

工作温度    0~80℃

适用介质    水、油、蒸气等

六、Z41X弹性座封闸阀主要连接外型尺寸:



DN    50    65    80    100    125    150    200    250    300    350    400    450    500    600

L    178    190    203    229    254    267    292    330    356    381    406    432    457    508

Hmin(全关)    313    332    372    424    497    562    680    837    948    1010    1220    1280    1480    1665

Hmax(全开)    355    375    415    476    540    600    720    875    990    1050    1245    1310    1560    1750
