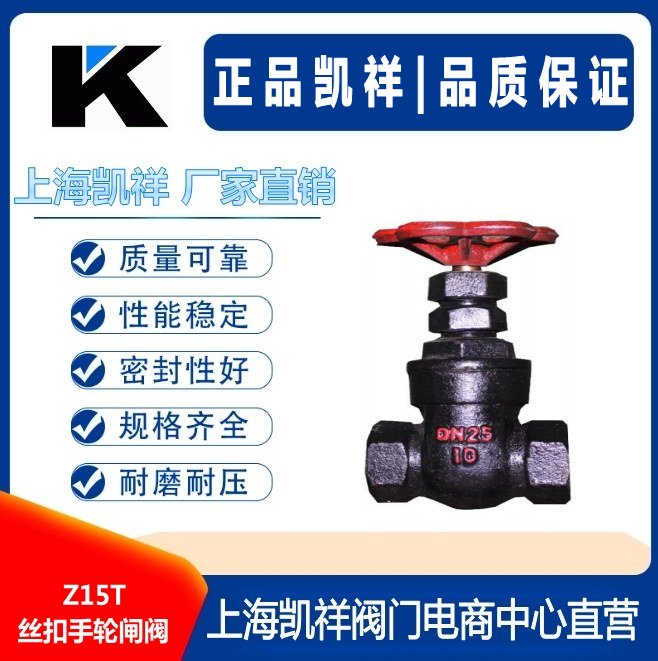

Z15T丝扣手轮闸阀

产品概述：
硬密封内螺纹闸阀，也叫截门，是使用最广泛的一种阀门，在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。当介质由阀瓣下方进入阀六时，操作力所需要克服的阻力，是阀杆和填料的磨擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。从自密封的阀门出现后，截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少。同时，在介质作用下，这种形式的阀门也较严密。我国阀门“三化给”曾规定，截止阀的流向，一律采用自上而下。
内螺纹闸阀开启时，阀瓣的开启高度，为公称直径的25%～30%时，流量已达到最大，表示阀门已达全开位置。所以截止阀的全开位置，应由阀瓣的行程来决定。
内螺纹闸阀只许介质单向流动，安装时有方向性。它的结构 长度大于闸阀，同时流体阻力大，长期运行时，密封可靠性 不强。
产品用途：
丝扣手轮闸阀常用于自来水、污水、电力、船舶、系统等流体管线上，作为调节和节流装置使用。
主要部件材料：

序号    主部件    材质

1    阀盖    QT450

2    阀杆    铜杆

3    闸板    QT450、丁腈橡胶、铜

4    阀体    QT450

5    密封圈    丁腈橡胶

6    手轮    QT450

7    紧固件    标准件

外型尺寸/性能参数：

规格（DN）    15    20    25    32    40    50    65    80

阀长度（mm）    178    190    203    229    254    267    292    330

测试压力
（MPa）    壳体    1.5-2.4

密封    1.1-1.76

公称压力（MPa）    1.0-1.6

适用温度    0-80℃

适用介质    水及弱腐蚀性流体
