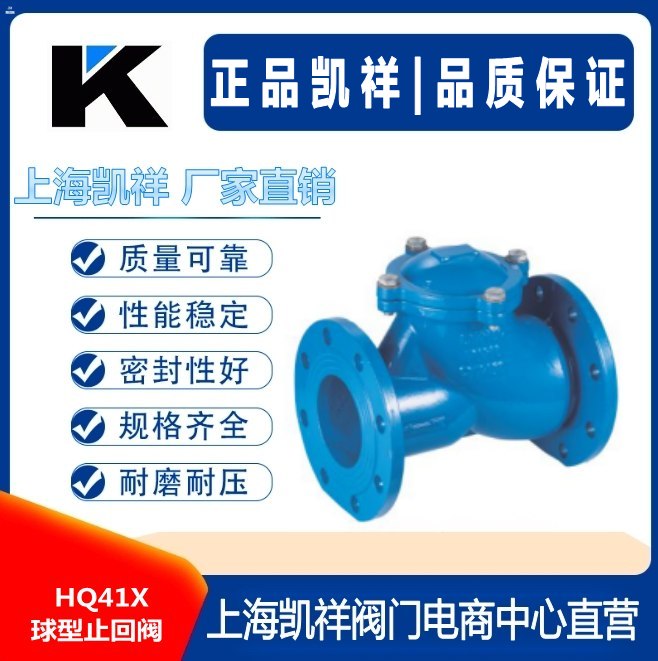

HQ41X球型止回阀

产品概述：
球形止回阀，采用橡胶覆盖的阀碗作为阀瓣。在介质的作用下，可在阀体内的整体式滑道上作上下滚动，从而打开或关闭阀门，密封性好，不产生水锤，阀体采用全水流通道，流量大，阻力小，水头损失比旋启阀小50%，水平或垂直安装均可，可用于冷水、热水、工业及生活污水管网，更适合潜水排水泵，介质温度0~80℃，可安装于水泵出水口处，以防止倒流及水锤对泵损害。
产品特点：
1、阀瓣关闭快速，水锤压力小；
2、水平或垂直管道均可使用,安装方便;
3、流道通畅、流体阻力小;
4、动作灵敏、密封性能好；
5、阀瓣行程短、关阀冲击力小；
6、整体结构、简单紧凑、造型美观；
7、使用寿命长、可靠性高。
主要部件材料：

序号    主部件    材质

1    阀体    QT450

2    圆球    橡胶组合件

3    阀盖    QT450

4    密封圈    丁腈橡胶

5    紧固件    标准件

外型尺寸/性能参数：

规格（DN）    50    65    80    100    125    150

阀长度（mm）    205    217    240    290    328    395

阀高度（mm）    184    210    245    280    335    360

测试压力
（MPa）    壳体    1.5-2.4

密封    1.1-1.76

公称压力（MPa）    1.0-1.6

适用温度    0-80℃

适用介质    水及弱腐蚀性流体
